Ventuo

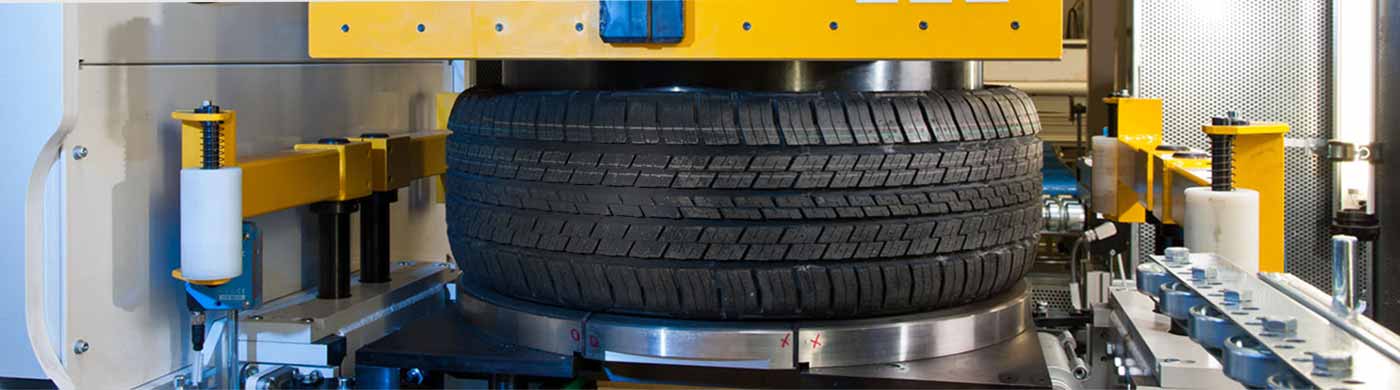

Die vollautomatische Füllglocke für bis zu 6 Füllringe

  • Hochflexibler Arbeitsbereich von 14" - 24"
  • Individuelle Füllring Konfiguration
  • Taktzeitneutrale Füllringwechsel im Mix-Betrieb durch patentiertes Füllring-Magazin
  • Höchste Füllgenauigkeit
  • Kürzeste Taktzeiten
  • Ohne Fundament aufstellbar
  • Schnelle und unkomplizierte Inbetriebnahme

Aufbau

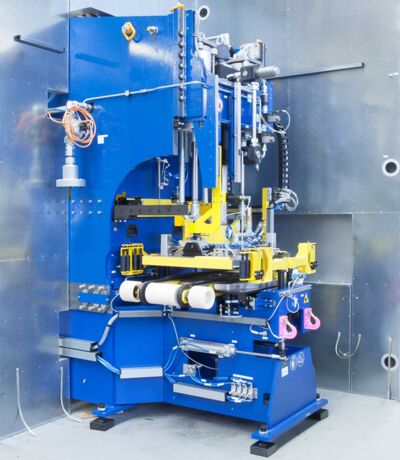

  • Vollautomatische Füllglocke für PKW-Kompletträder mit Bedienterminal

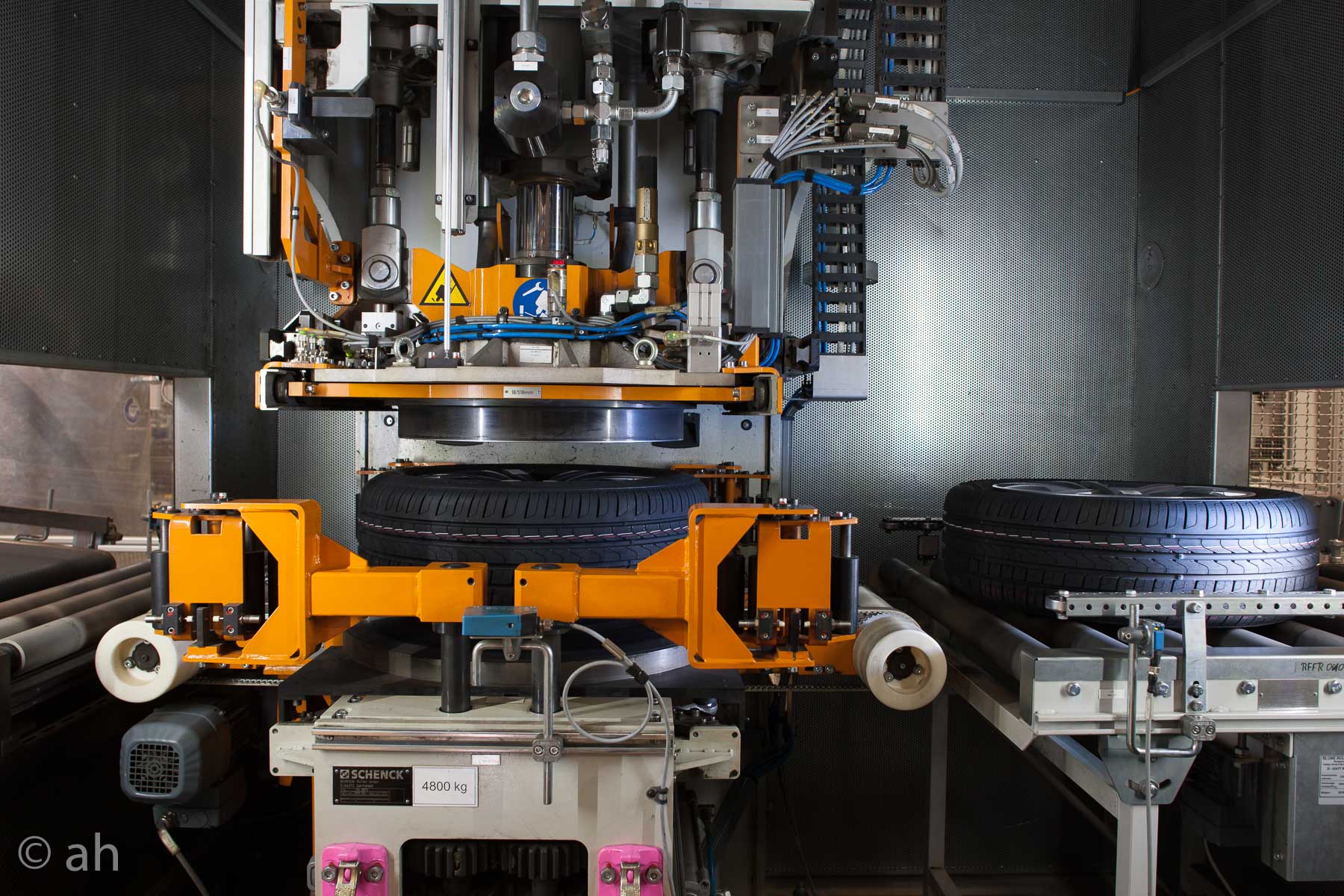

  • Automatische Ein- und Ausförderstrecke mit Zentrierung über dem Auflagetisch

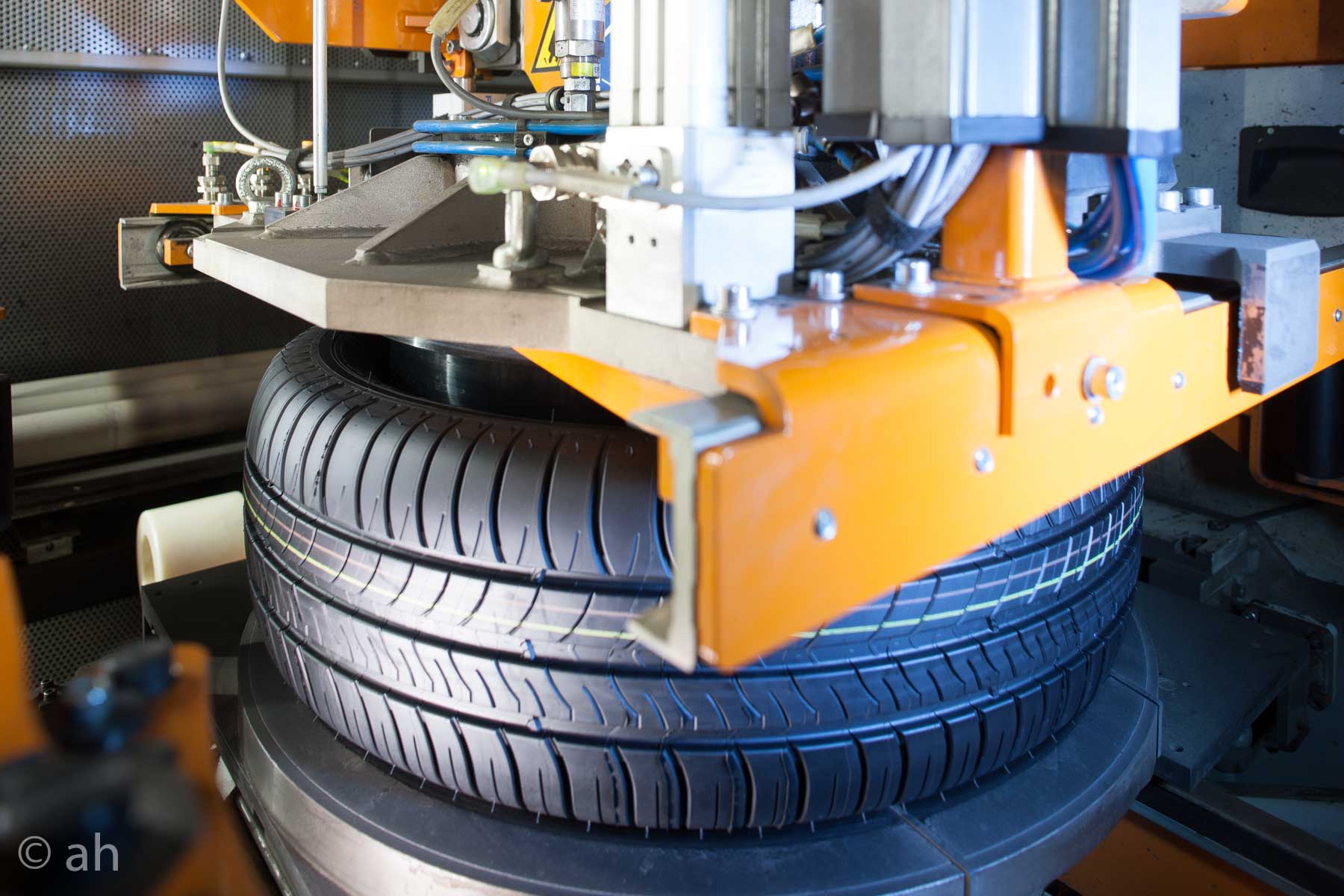

  • Automatische Füllglocke mit Zustellung von oben zur Befüllung der Reifen über die Seitenwand
  • 6-Ring Schnellwechselmagazin zur automatischen Bereitstellung der Füllringe im Betrieb
  • Schallschutzeinhausung mit automatischen Schotttoren für die Ein- und Ausförderstrecke
  • Ausgabe der Werkstückdaten über eine Ethernet-Schnittstelle
Anwendungsbereich

Die SCHENCK Ventuo Füllglocke bietet Ihnen die maximale Flexibilität für ihre Komplettradfertigung.
Dank des großen Arbeitsbereichs von 14" - 24" kann die Maschine problemlos ihr gesamtes Räderprogramm abdecken.

Das Füllring-Wechselmagazin kann mit bis zu 6 individuellen Füllringen bestückt werden und somit auch nicht zusammenhängende Räderprogramme verarbeiten. Die Ringwechsel erfolgen taktzeitneutral direkt im Betrieb und ermöglich das Befüllen von Kompletträdern im Mix-Betrieb.

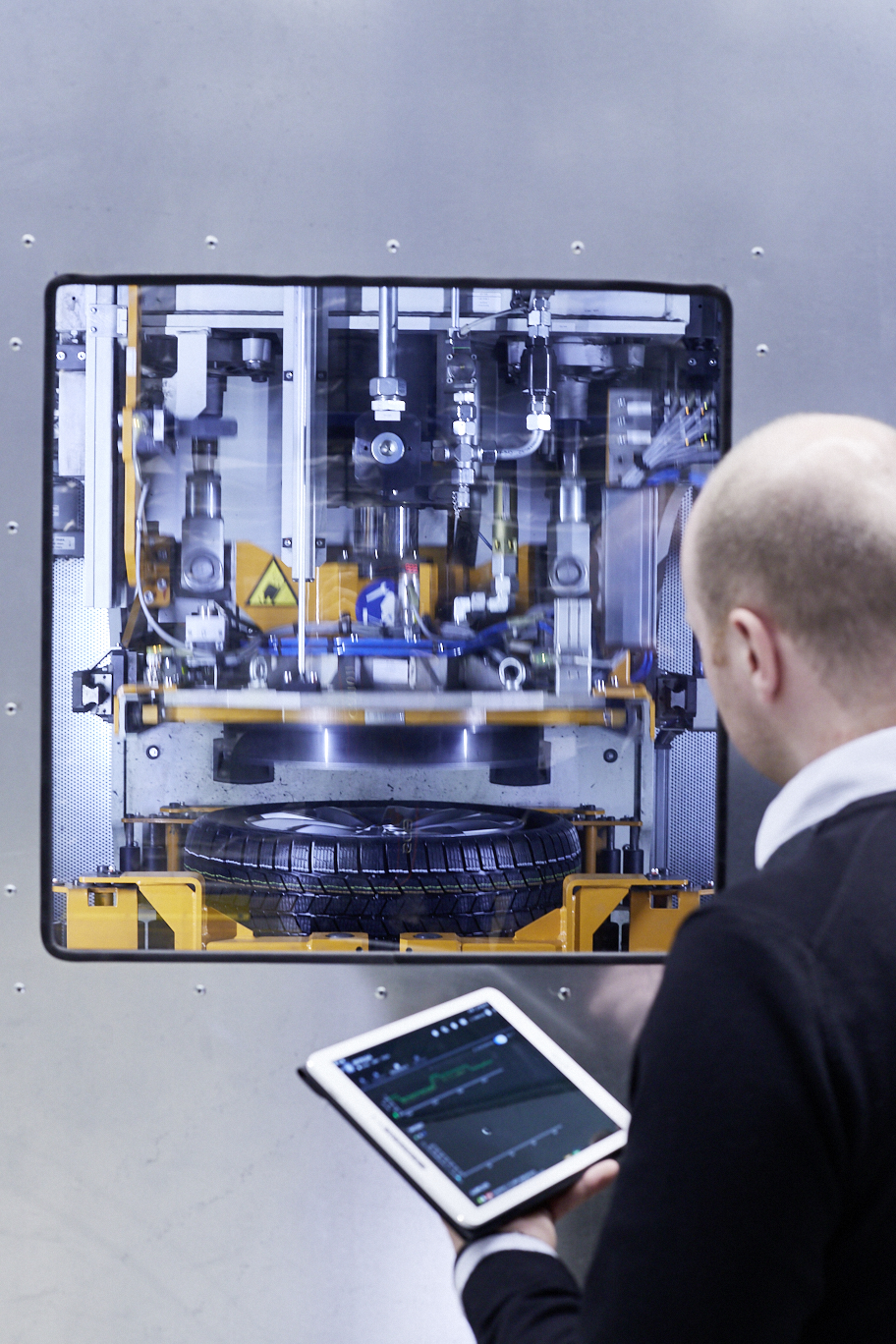

Die Ventuo Füllglocke ist für einen ergonomischen Betrieb mit einer Schallschutzkabine eingehaust, um die Lärmemissionen auf ein Minimum zu reduzieren.

Besonderheiten
  • Flexibler Einsatz im Mixbetrieb für den Arbeitsbereich von 14" - 24"
  • Taktzeitneutrale Füllring-Wechsel
  • Optimiertes Füll- und Reifensetzverhalten durch unseren patentierten Auflagetisch
  • Reduzierung des Druckluftverbrauchs im Füllprozess durch Optimierung des Füllglockendesigns
  • Vermeidung von einer Überbelastung der Reifen durch eine Drucküberwachung im Füllprozess
  • Maschine ist ohne spezielles Fundament auf einem Standard Industrieboden aufstellbar
Technische Daten
Daten auf einen Blick

Arbeitsbereich
Maximales Komplettradgewicht  [kg]  50
Komplettradaußendurchmesser  [mm]  550 - 850 (Alternativ 500 - 800)
Komplettradbeite  [mm]  100 - 350
Felgendurchmesser  [Zoll]  14 - 24
Felgenhöhe  [Zoll]  3 - 12
Einpresstiefe  [mm]  0 - 120
Felgenhornform    J, B
Humpformen    H2, EH2, EH2+, AH2
Felgenmaterial    Stahl, Aluminium
Anzahl speicherbarer Radtypen    9999

Maschine
Breite  [mm]  3900
Tiefe  [mm]  3550
Höhe  [mm]  3700
Gesamtgewicht  [kg]  7500
Netzanschluss    400V Wechselstrom, 50Hz
Anschlusswert  [kVA]  23
SPS Typ    projektspezifisch festlegbar
Luftverbrauch ca.  [m³ i.N. pro h]  100 - 450
Erforderlicher Netzdruck  [bar]  ≥8bar
Geräuschpegel  [dB(A)]  ≤75
Maschinenlackierung     projektspezifisch festlegbar

Schaltschrank
Breite  [mm]  1600
Tiefe  [mm]  600
Höhe  [mm]  2000

Taktzeit  [s]  9
