WME 2 - WME 3

Momentenwaage für Rotorschaufeln

  • Solider Aufbau
  • Geringer Platzbedarf
  • Hohe Genauigkeit
  • Vermessung von Gewicht und Moment
  • Kostengünstige Schaufeladapter
  • Kompatibel zu BLADIS Net

Besonderheiten

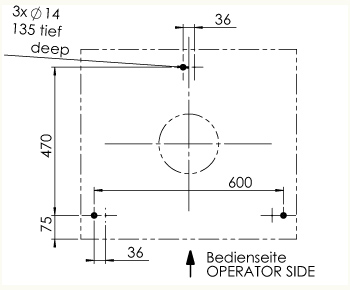

  • Die Maschine ist ohne Fundament und Verschraubung direkt auf dem Werkstattboden aufstellbar und einsatzbereit
  • 50% reduzierter Platzbedarf
  • Einfache Aufstellung
  • Kostengünstige Schaufeladapter

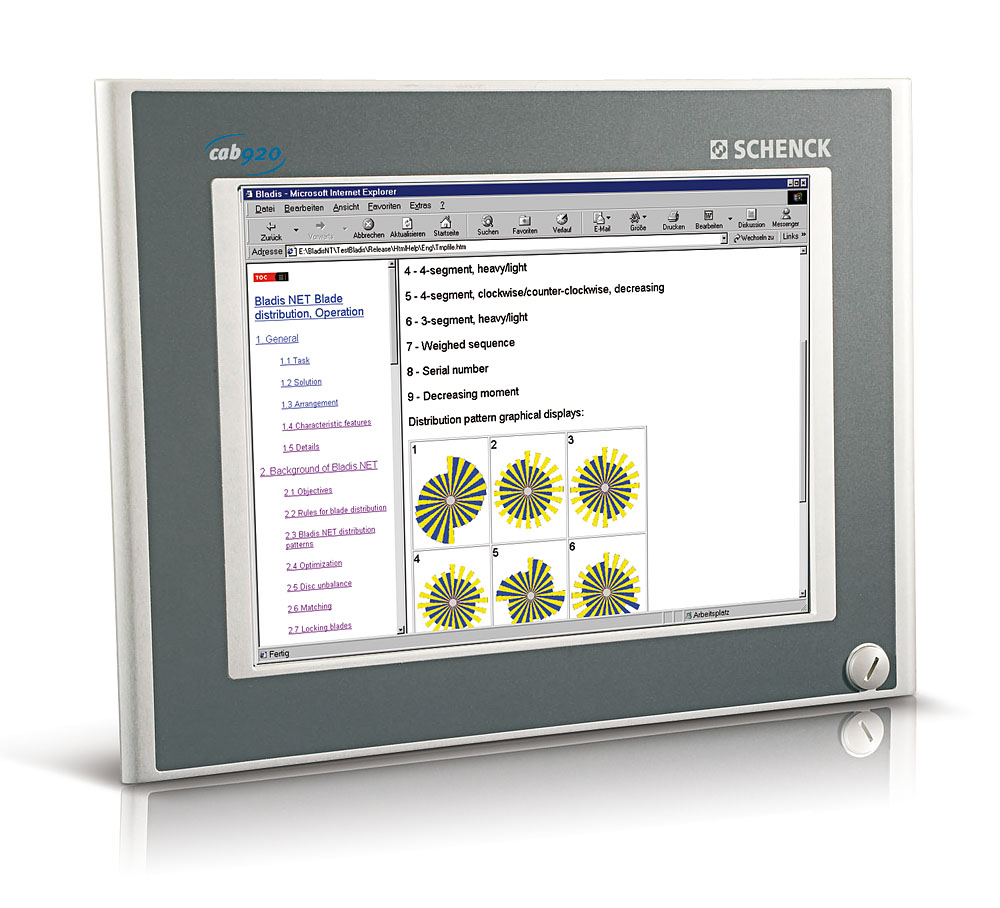

  • Verteilungssoftware BLADIS NET mit Touchscreen Bedienung
Anwendungsbereich
Mit der neuen Generation Momentenwaagen der Serie WME lassen sich Schaufeln jetzt noch präziser verwiegen und mit Hilfe von BLADIS Net auf dem Rotor verteilen. Die Momentenwaagen dieser Serie ermitteln sehr präzise die Massen der Schaufeln und bestimmen gleichzeitig deren exakte Schwerpunktslage. Die Unwuchtreduktion durch Verwiegen eignet sich bei allen neu beschaufelten Rotoren und nach einer Läuferreparatur.

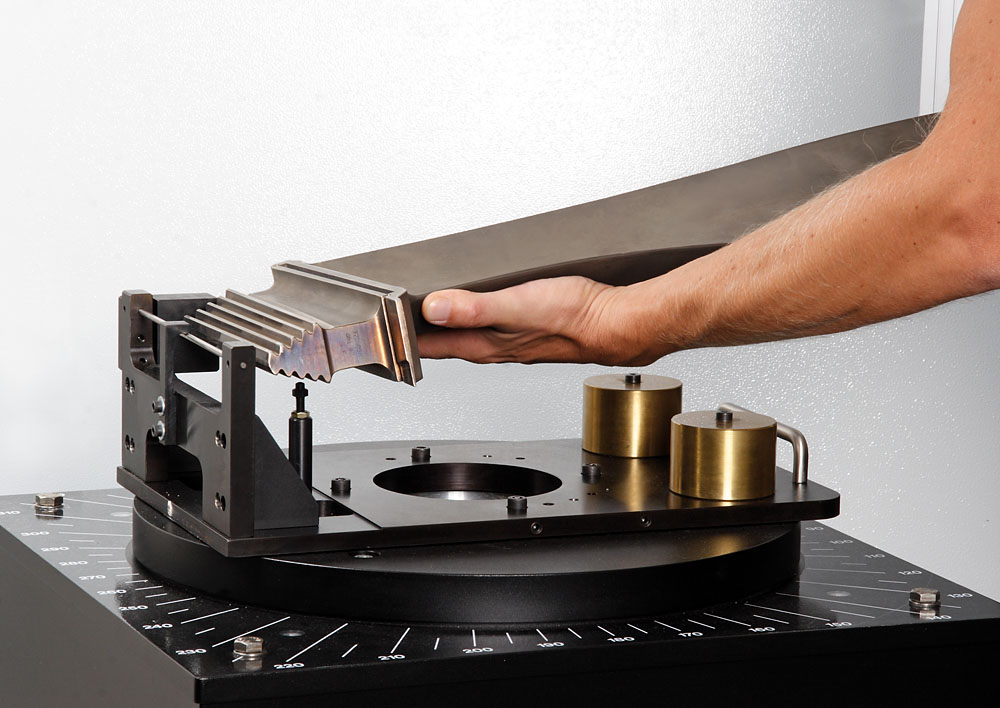

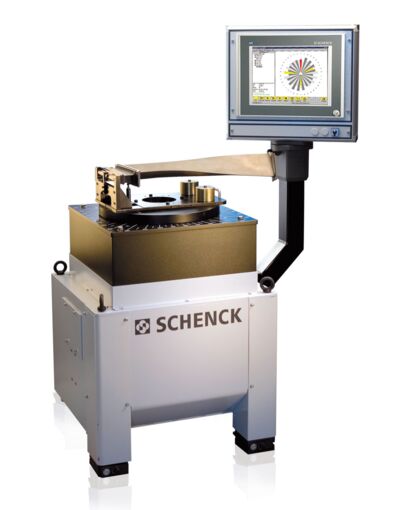

Durch die zentrale Anordnung der zu prüfenden Schaufel über der Messeinrichtung ist der Platzbedarf der WME Serie deutlich reduziert. Das Messgerät ist an einem Arm direkt an der Waage montiert, was eine einfache Platz sparende Aufstellung ermöglicht.

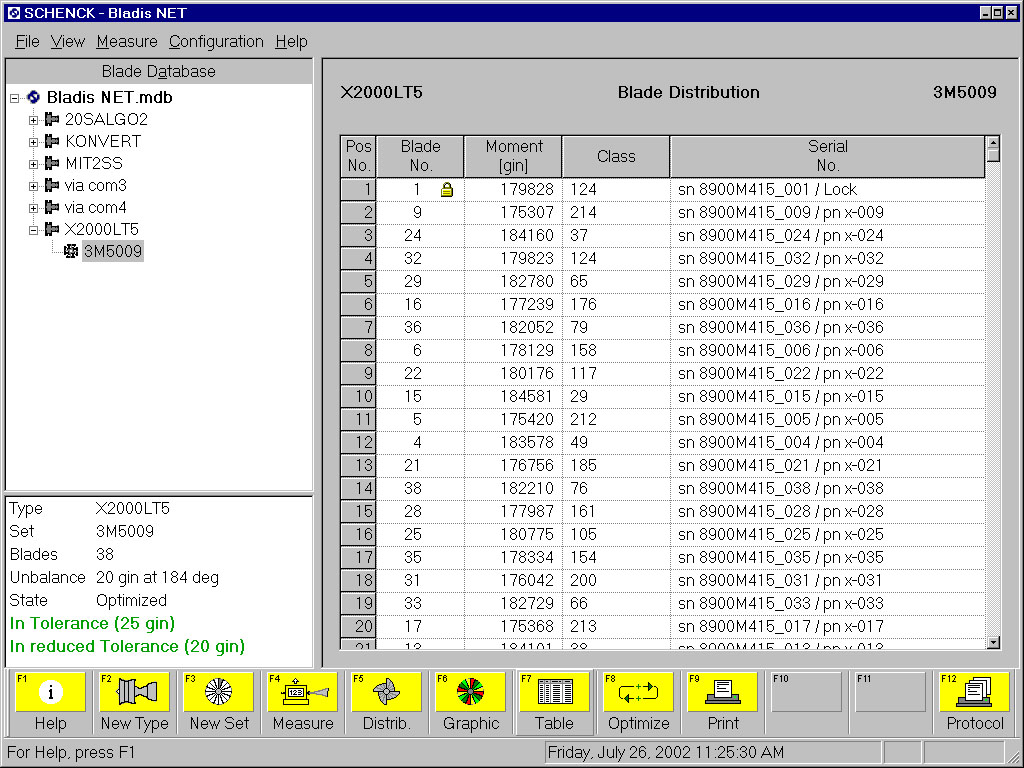

BLADIS Net – die Software für die Verteilung von Schaufeln bietet eine komfortable Benutzeroberfläche, die einfach und schnell über einen Touchscreen bedient wird. Die Verteilung der Schaufeln erfolgt nach ständig verbesserten Algorithmen, die auf die erweiterten Möglichkeiten der Waage abgestimmt sind. Auch das neue, integrierte Datenbankkonzept ermöglicht eine schnellere Berechnung der Verteilung und Datenübertragung an andere Anwendungen. Viele zusätzliche Funktionen vereinfachen das Arbeiten mit BLADIS Net und bieten so eine komfortable, benutzerfreundliche Bedienung.
Technische Daten
Daten auf einen Blick    WME2  WME3
Messgerät    Digital  Digital
Triebwerksschaufeln
Max. Schaufelgewicht  [kg]  40  140
Max. Masse des Schaufeladapters  [kg]  20  60
Max. Schaufelmoment  [kgm]  unbegrenzt  unbegrenzt
Maschine
Messdauer  [s]  2-5  2-5
Überlastschutz    5x zul. Gesamtgewicht  5x zul. Gesamtgewicht
Wiegegenauigkeit  [g]  0.1  0.5
Interne Messgenauigkeit der Exzentrizität  [gmm]  20  100
Genauigkeit des gemessenen Schaufelmomentes  [gmm]  <500 1)  <1500 2)
Netzanschluss  [V]  230  230
Optionen
Schaufelverteilungssoftware    BLADIS Net  BLADIS Net

1) Ohne Adapterfehler. Bezogen auf eine Schaufel mit 20kg Masse und einer Rotationsachse des Schwerpunktes von 1500 mm. Bei einem kleineren Rotationsradius der Schaufeln nimmt die Genauigkeit zu.
2) Ohne Adapterfehler. Bezogen auf eine Schaufel mit 100kg Masse und einer Rotationsachse des Schwerpunktes von 2000 mm. Bei einem kleineren Rotationsradius der Schaufeln nimmt die Genauigkeit zu.
