Vertikal-Auswuchtmaschine für die Luftfahrtindustrie V 2 L - 40 L, VE 2 L - 5L - Schenck in der Schweiz

  • Einfache, sichere Handhabung und geringer Platzbedarf
  • Auswuchten in ein oder zwei Ebenen möglich
  • Durch permanente Kalibrierung keine zeitaufwendigen Kalibrierläufe erforderlich
  • Hohe Messgenauigkeit durch digitale Messwertverarbeitung
  • Schutzhauben gemäß SAE-Richtlinien

Aufbau

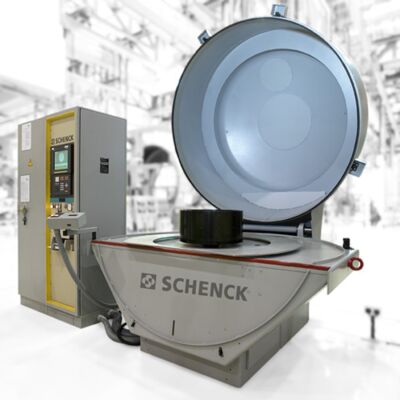

Kraftmessende, vertikale Auswuchtmaschine mit permanenter Kalibrierung und manuellem Funktionsablauf.

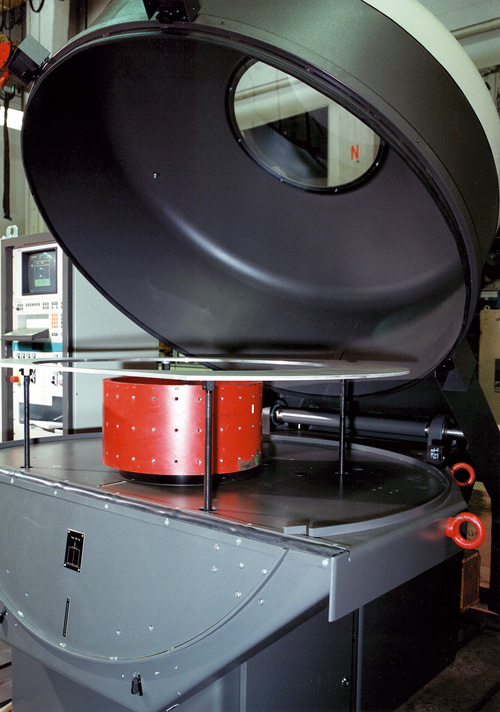

Geschweißtes Maschinengehäuse, Auswuchtmechanik als Dynamometersystem ausgebildet, mit hochempfindlichen elektrodynamischen Schwingkraftaufnehmern, Präzisionsauswuchtspindel und Antriebsmotor.
Schaltschrank mit Bedienelementen und Mikroprozessor-Messgerät, Schutzhaube nach ISO 7475.
Anwendungsbereich

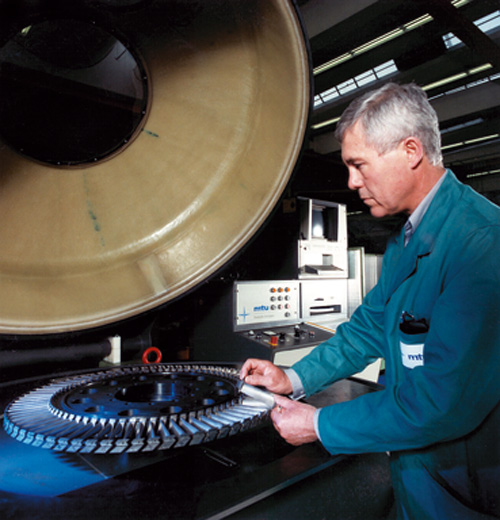

Messen und Ausgleichen der Unwucht einzelner Verdichter- und Turbinenscheiben, Distanzringe, etc. von Strahltriebwerken in einer oder zwei Ausgleichsebenen.

Für Rotoren, die nur in einer Ebene ausgewuchtet werden müssen, ist die Baureihe VE konzipiert.

Einsatz in der Produktion oder Überholung. Einfaches Umrüsten der Maschinen auf andere Rotortypen durch Anpassung oder Austausch der Aufnahmen und Abrufen gespeicherter Rotordaten.

Manueller Unwuchtausgleich innerhalb und außerhalb der Maschine.

Technische Daten
Daten auf einen Blick    VE1L  VE2L  VE3L  VE4L  VE40L  VE5L  V1L  V2L  V3L  V4L  V40L
Messgerät    CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925
Schutzhaube nach ISO7475, C600    •  •  •  •  •  •  •  •  •  •  •
Auswuchten in 1 Ebene    •  •  •  •  •  •
Auswuchten in 2 Ebenen                •  •  •  •  •
Rotorbezeichnung
Gewicht  [kg]  0.3 - 10  0.5 - 25  2 - 60  5 - 150  10 - 300  15 - 500  0.3 - 10  0.5 - 25  2 - 60  5 - 150  10 - 300
Durchmesser, max. 1)  [mm; inch]  406; 16  610; 24  990; 39  1448; 57  1178; 70  2082; 82  406; 16  610; 24  990; 39  1448; 57  1178; 70
Höhe 1)  [mm; inch]  254; 10  254; 10  254; 10  508; 20  508; 20  610; 24  254; 10  254; 10  254; 10  508; 20  508; 20
Maschine

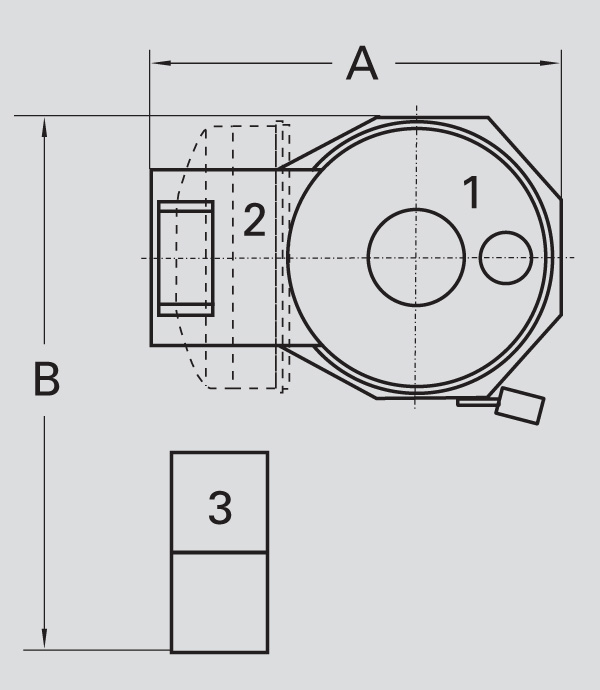

Breite A 5)  [mm]  2300  2300  2600  3400  4700  4900  2300  2300  2600  3400  4700
Tiefe B 5)  [mm]  2800  2800  3100  5000  5400  5900  2800  2800  3100  5000  5400
Höhe C 5)  [mm]  1700  1800  2100  2800  3200  3600  1700  1800  2100  2800  3200
Auswuchtdrehzahl max.  [min -1]  2000  1500  1200  950 2)  950 2)  950  2000  1500  1200  950 2)  950 2)
Auswuchtgenauigkeit 3)  [mikroinch]  30  30  30  50  50  50  30  30  30  50  50
Testrotor 4)   [lbs]  8   25  25  80  250  250  8   25  25  80  250
Luftdruck  [kPa]  -  -  -  600  600  600  -  -  -  600  600
Antriebsleistung  [kW]  1.1  1.1  2.2  7.5  7.5  22  1.1  1.1  2.2  7.5  7.5

Grundmaschine  Bestell-Nr.  R0470100.01  R0470200.01  R0470300.01  R0470400.01  R0470500.01  R0470600.01  R0470700.01  R0470800.01  R0470900.01  R0471000.01  R0471100.01
Optionen
Hubplatte  Bestell-Nr.  -  -  -  R0470401.01  R0470501.01  R0470601.01  -  -  -  R0471001.01  R0471101.01
Festhaltevorrichtung  Bestell-Nr.  R0470102.01  R0470202.01  R0470302.01  R0470402.01  R0470502.01  R0470602.01  R0470702.01  R0470802.01  R0470902.01  R0471002.01  R0471102.01
SAE Testrotor ARP4162  Bestell-Nr.  R0470103.01  R0470203.01  R0470303.01  R0470403.01  R0470503.01  R0470603.01  R0470703.01  R0470803.01  R0470903.01  R0471003.01  R0471103.01
11 kW-Antrieb  Bestell-Nr.  -  -  -  -  R0470504.01  -  -  -  -  -  R0471104.01
Protokolliereinrichtung  Bestell-Nr.  R0470105.01  R0470205.01  R0470305.01  R0470405.01  R0470505.01  R0470605.01  R0470705.01  R0470805.01  R0470905.01  R0471005.01  R0471105.01

1) entsprechend oder besser SAE ARP 4050 / 5323
2) alternativ auch 1100 min-1
3) gem. SAE ARP 4050 / 5323 mit entsprechendem SAE-Testrotor
4) 1 lb = 0.456 kg
5) Angaben bei geöffneter Haube. Unverbindlich, abhängig von der jeweiligen Ausführung.
