Universal-Auswuchtmaschine für Rotoren bis 500 g Pasio 05 - Schenck in der Schweiz

  • Kompakte Bauweise
  • Geringer Platzbedarf
  • Schnelle und unkomplizierte Inbetriebnahme
  • Ohne Fundament aufstellbar
  • Höchste Messgenauigkeit
  • Ergonomisches Bedienkonzept
  • Kurze Umrüstzeiten durch kraftmessendes Prinzip
  • Geeignet für magnetisierte Rotoren
Besonderheiten

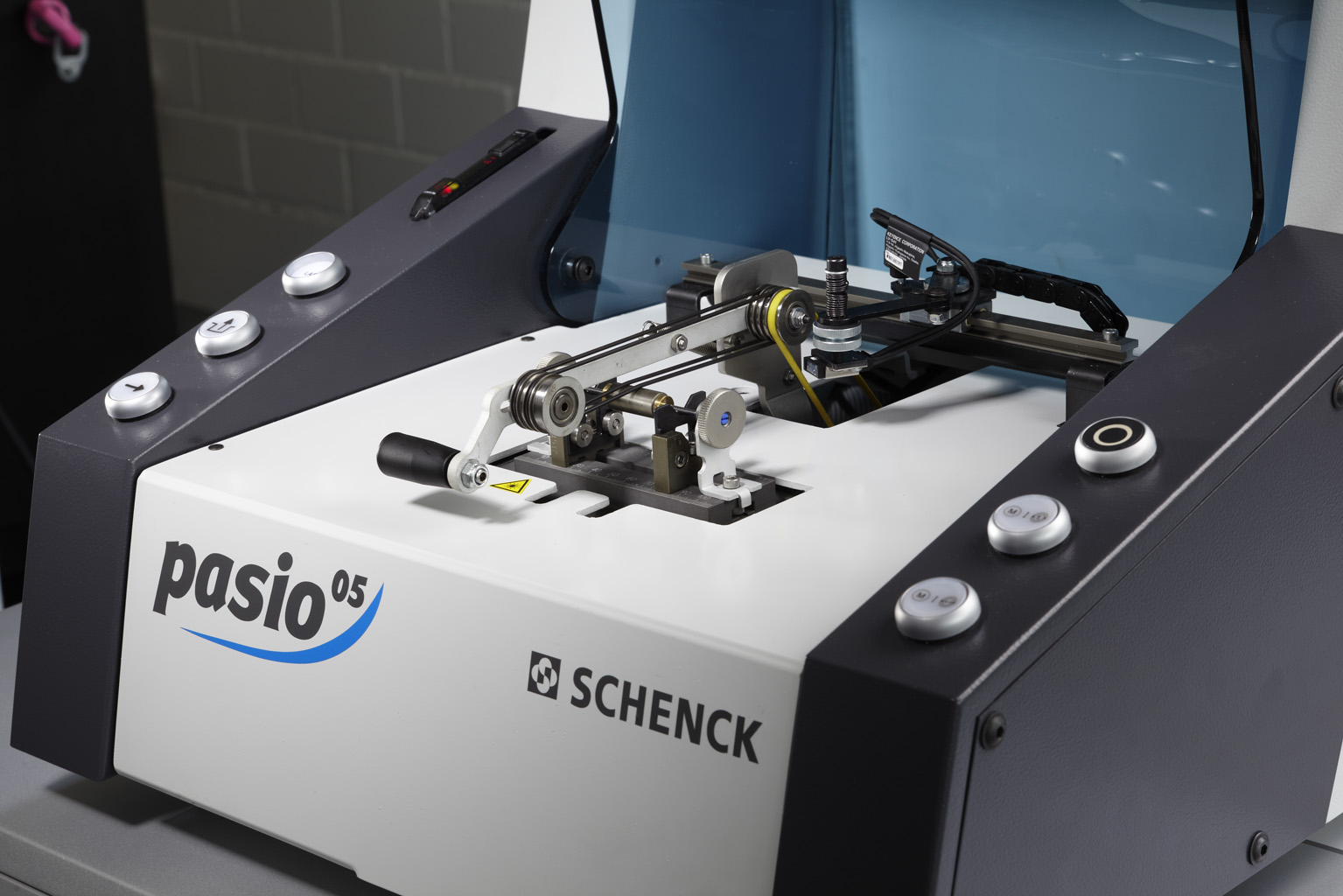

  • Platzsparende Monoblock-Bauweise mit integrierter Messstation und Messgerät
  • Durch permanente Kalibrierung einfach zu bedienen, keine Kalibrierläufe erforderlich
  • Ausgleich in zwei Ebenen oder getrennt nach statischer Unwucht / Momentenunwucht möglich
  • Einlagern von Rotoren auf Original- oder Hilfswelle und Aufnahme zusammengebauter Aggregate in ihrem Gehäuse möglich
  • Automatischer Messzyklus wählbar mit stufenlos einstellbaren Werten für Hochfahr-, Mess- und Abbremszeit
Anwendungsbereich

Die Pasio 05 ist bestens geeignet für sehr kleine Werkstücke wie Kleinstanker, Miniaturlüfter und komplette Aggregate. Sie wird in Forschung und Entwicklung, der Kleinserienfertigung oder im Reparatur- und Instandsetzungsbereich eingesetzt.

Die Umrüstung auf andere Rotortypen ist durch einfache Handhabung in kürzester Zeit durchführbar.

Der manuelle Unwuchtausgleich erfolgt durch Materialzugabe (z.B. Kitt) direkt auf der Maschine oder durch Materialabnahme auf optionalen handbedienten bzw. teilautomatisierten Bearbeitungseinheiten.

Aufbau

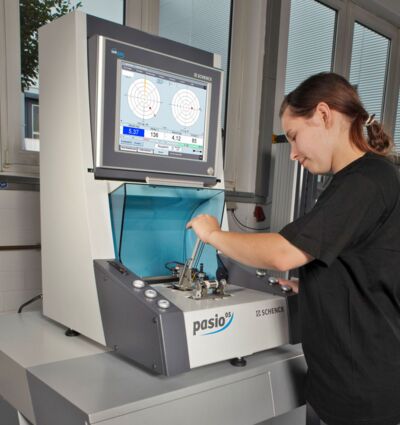

  • Kraftmessende, horizontale Auswuchtmaschine mit permanenter Kalibrierung für stehende oder sitzende Bedienung

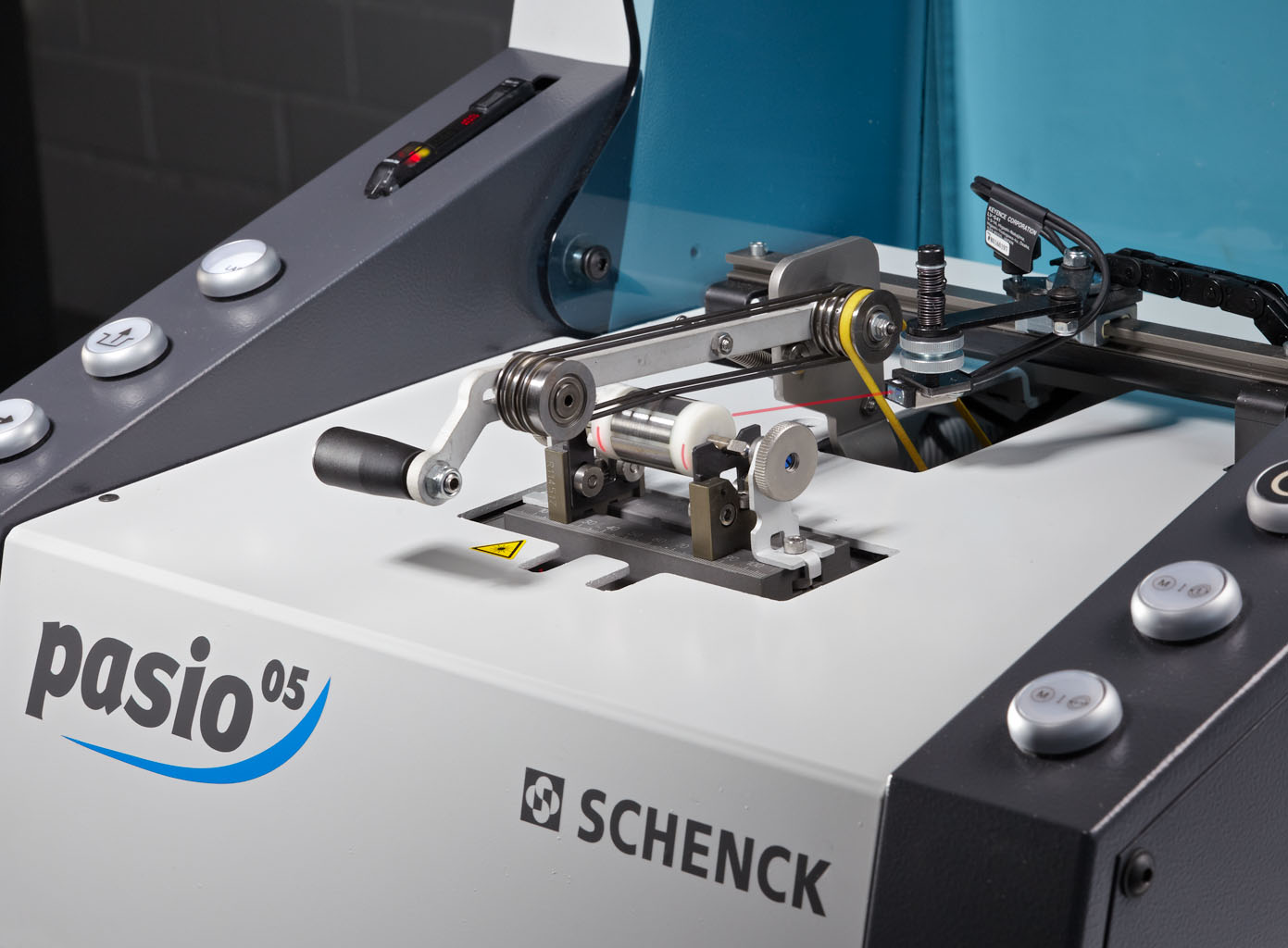

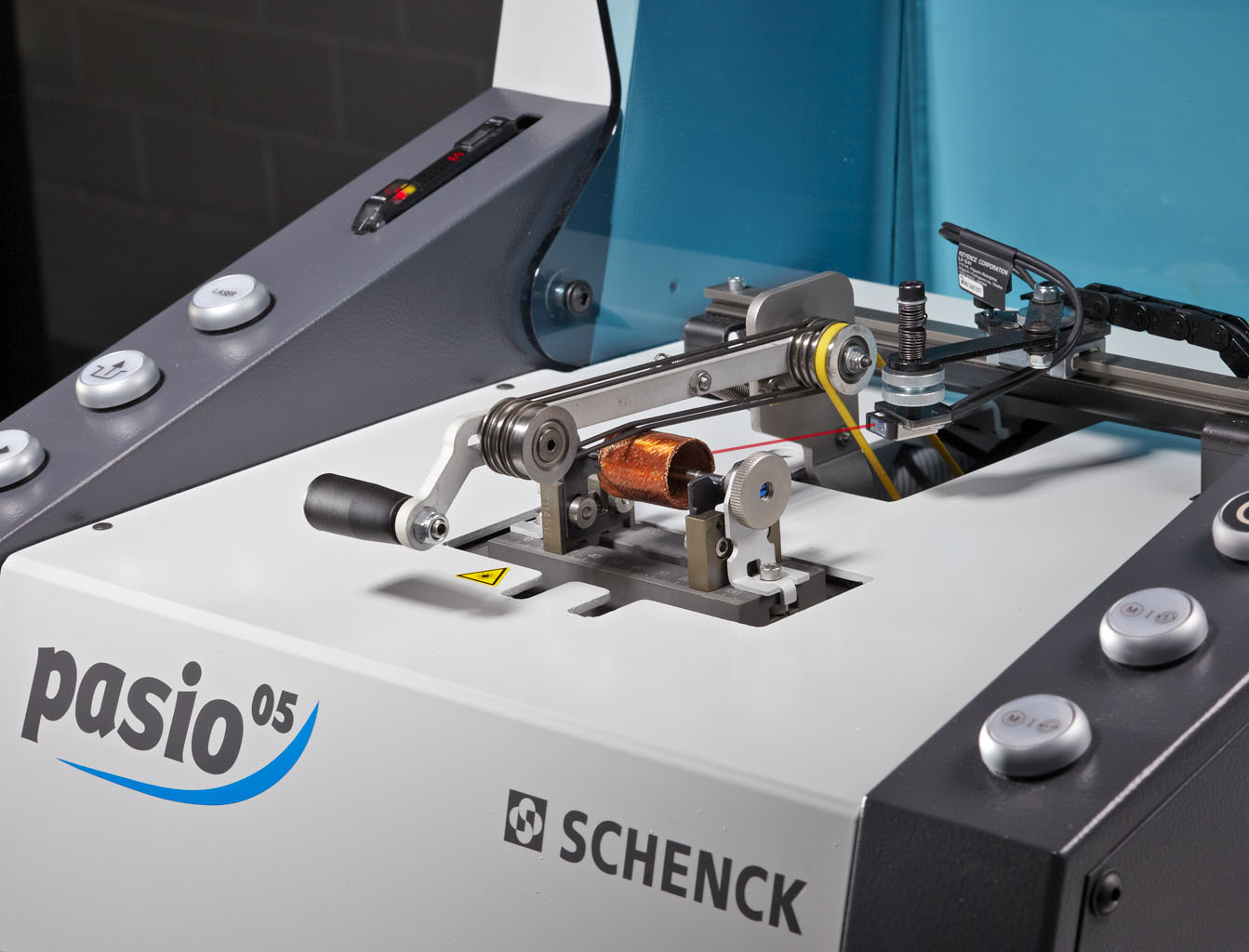

  • Der Komplettarbeitsplatz besteht aus folgenden Hauptkomponenten: Maschinentisch, Auswuchtmechanik mit Prismenlagern, Riemenantrieb, Messgerät und Steuerung
  • Die Maschine ist ohne Fundament und ohne Verschraubung aufstellbar und einsatzbereit
  • Messgerät CAB 920 als High End Lösung - sowohl in der Bedienbarkeit und Vielseitigkeit als auch in der Genauigkeit
Technische Daten
Daten auf einen Blick

Rotorabmessungen
Maximales Rotorgewicht  [g]  500
Maximaler Rotordurchmesser   [mm]  60
Lagerzapfenabstand   [mm]  94
Lagerzapfendurchmesser   [mm]  1 -10

Maschine

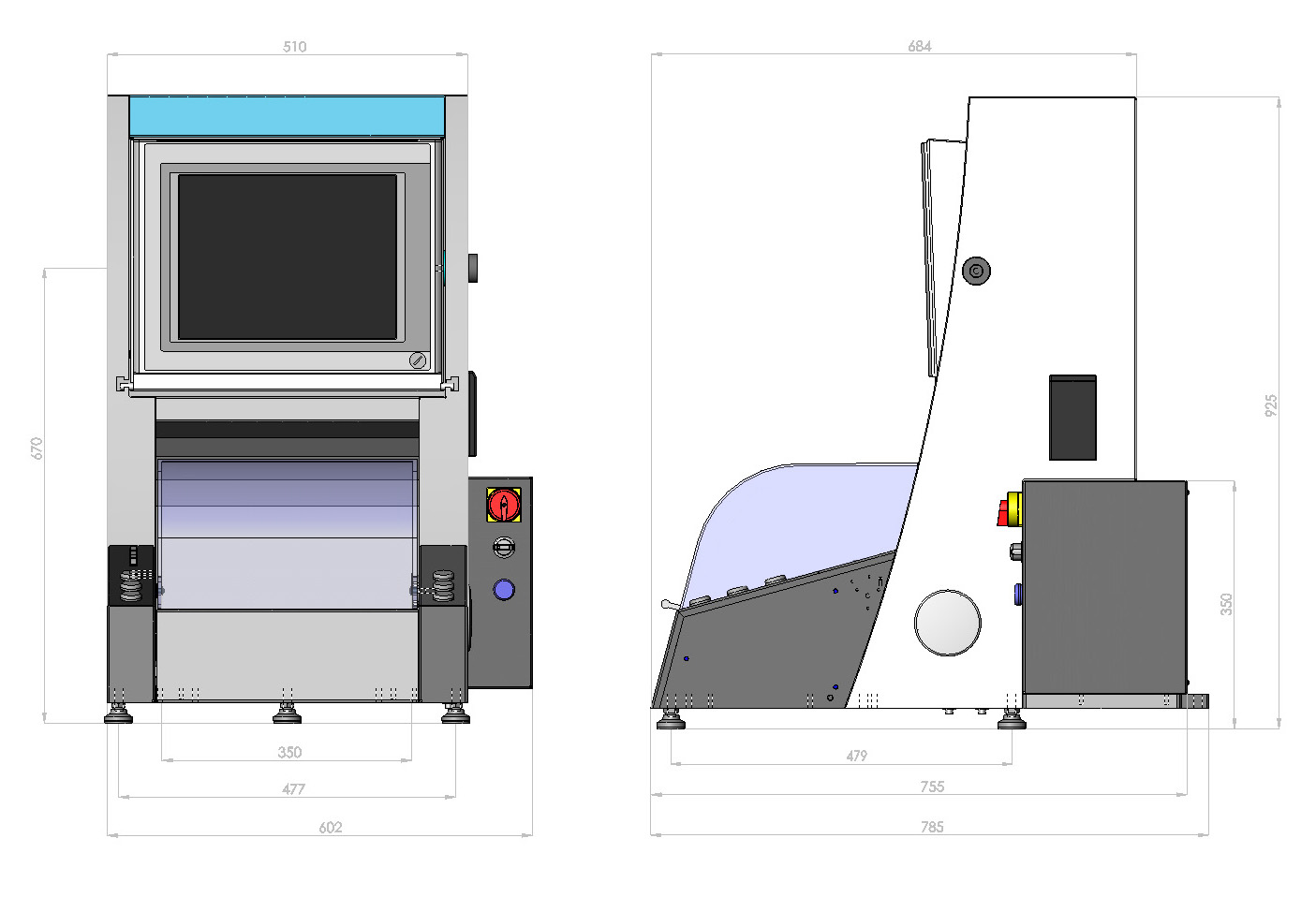

Breite  [mm]  602
Tiefe  [mm]  785
Höhe  [mm]  925
Gesamtgewicht    135 kg
Netzanschluss    230 V Wechselstrom, 50 Hz
Bandantrieb    Tangential von oben mit Rundschnurriemen
Antriebsleistung   [W]  100
Automatisches Eindrehen    enthalten
Kleinste erreichbare Restunwucht KER 2)  [gmm/kg]  0,1
Maximalwert CAB 920  [gmm]  0.02
3-farbige Lackierung     RAL 7035 (Lichtgrau), RAL 7024 (Graphitgrau), RAL 5014 (Taubenblau)
Schalldruckpegel (mit C-Schutz)  [LpA [dB(A)]]  < 60
Messgeräte

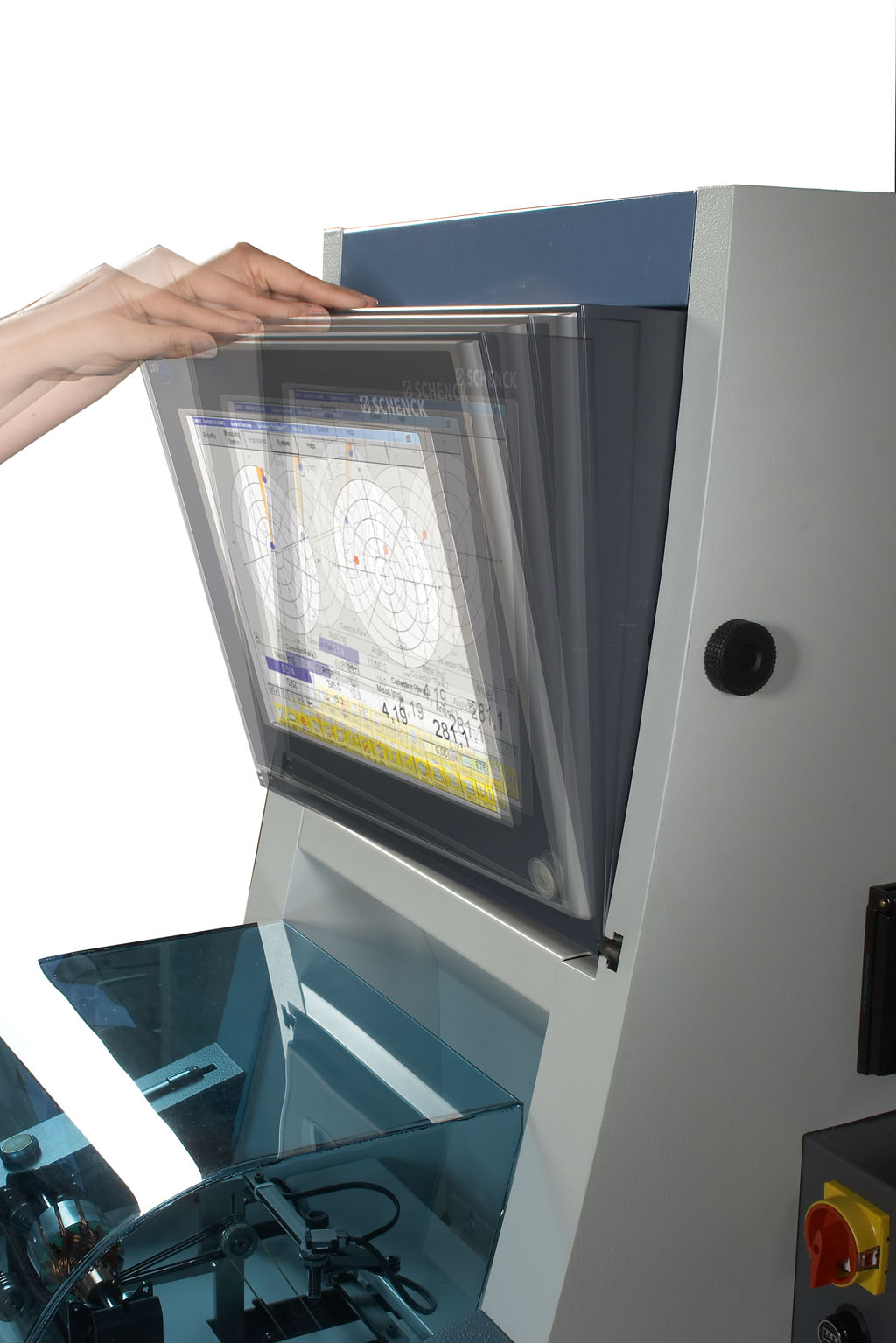

    CAB 920 mit Touch-screen Bedienung
Optionen
    Schutzabdeckung nach ISO 7475 Klasse C (Schutz gegen wegfliegende Teile)
    Testrotor (60 g) mit Testgewichten
    Externe Schnittstellen für Drucker und Netzwerk
    Laserdrucker zur Protokollierung
    Teilungsabtastung als Referenz- und Winkellagengeber


2) Kleinste erreichbare Restunwucht je Ebene
