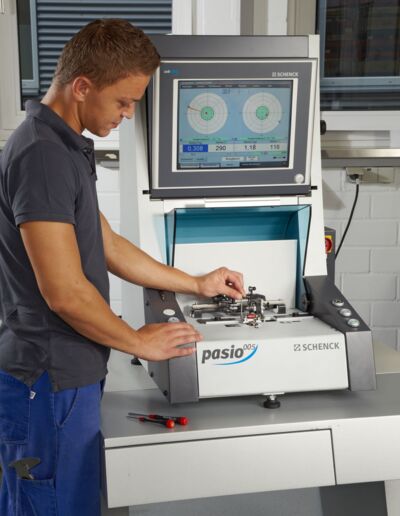

Universal-Auswuchtmaschine für Rotoren bis 50 g Pasio 005 - Schenck in der Schweiz

  • Kompakte Bauweise
  • Geringer Platzbedarf
  • Schnelle und unkomplizierte Inbetriebnahme
  • Ohne Fundament aufstellbar
  • Höchste Messgenauigkeit durch wegmessendes Prinzip
  • Ergonomisches Bedienkonzept
  • Geeignet für magnetisierte Rotoren

Besonderheiten

  • Platzsparende Monoblock-Bauweise mit integrierter Messstation und Messgerät
  • Ausgleich in zwei Ebenen oder getrennt nach statischer Unwucht / Momentenunwucht möglich
  • Einlagern von Rotoren auf Original- oder Hilfswelle
  • Automatischer Messzyklus wählbar mit stufenlos einstellbaren Werten für Hochfahr-, Mess- und Abbremszeit
Anwendungsbereich

Die Pasio 005 ist bestens geeignet für sehr kleine Werkstücke wie Kleinstanker, Dentalturbinen, Miniaturrotoren der Uhren und Fotoindustrie. Sie wird in Forschung und Entwicklung, der Kleinserienfertigung oder im Reparatur- und Instandsetzungsbereich eingesetzt.

Die Umrüstung auf andere Rotortypen ist durch einfache Handhabung in kürzester Zeit durchführbar.

Der manuelle Unwuchtausgleich erfolgt durch Materialzugabe (z.B. Kitt) direkt auf der Maschine oder durch Materialabnahme auf optionalen handbedienten bzw. teilautomatisierten Bearbeitungseinheiten.

Aufbau

  • Wegmessende, horizontale Auswuchtmaschine für stehende oder sitzende Bedienung

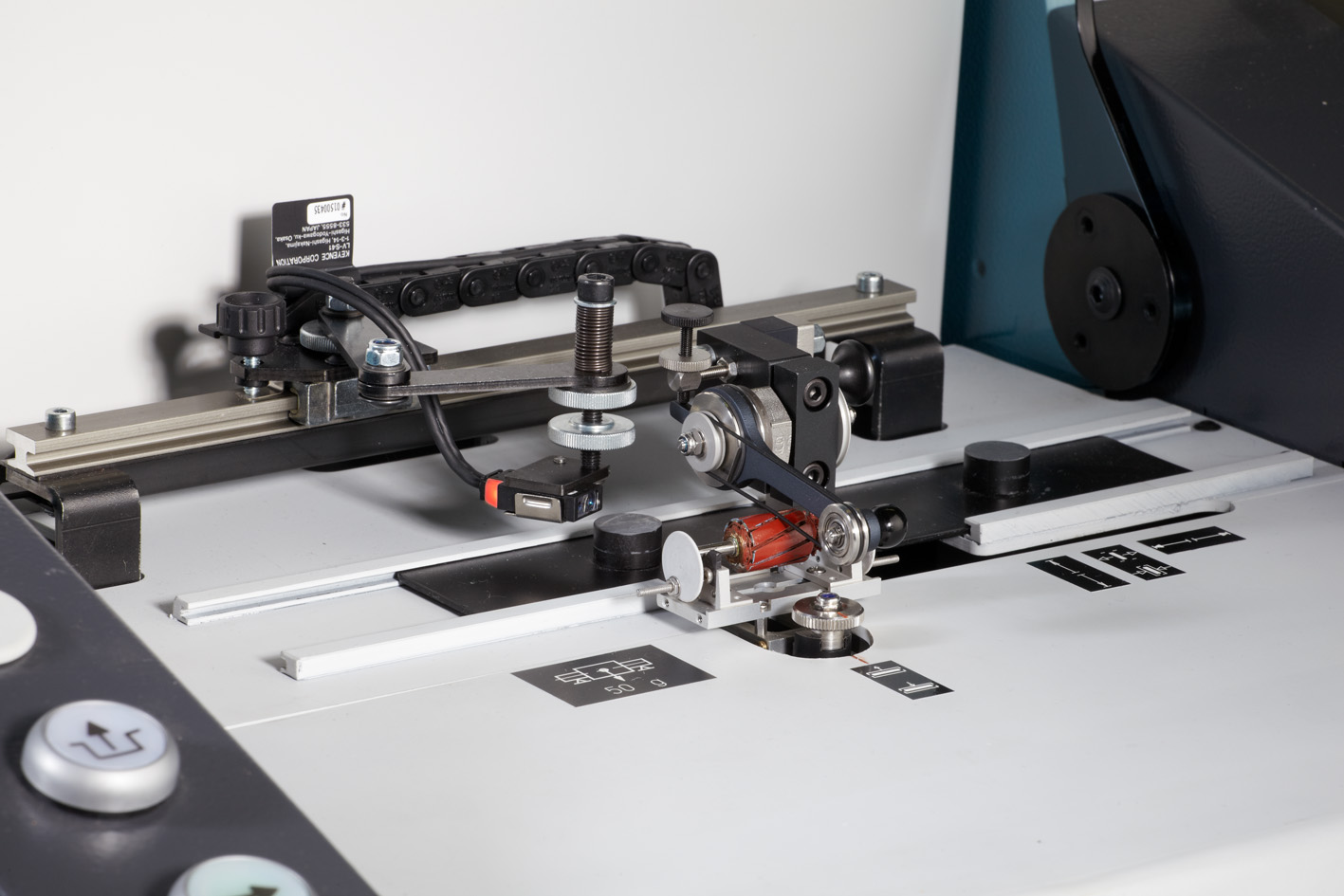

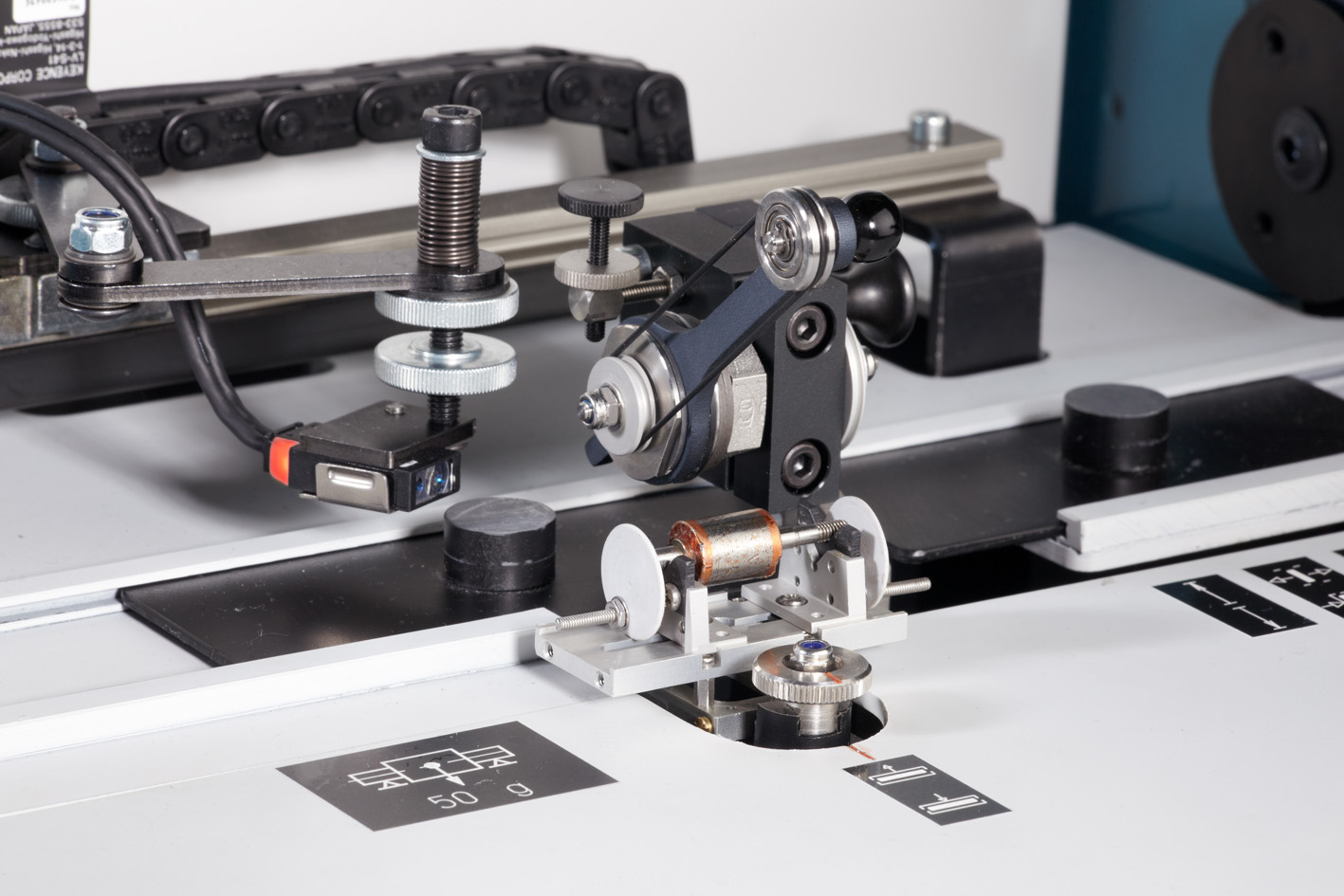

  • Der Komplettarbeitsplatz besteht aus folgenden Hauptkomponenten: Maschinentisch, Auswuchtmechanik mit Prismenlagern, Riemenantrieb, Messgerät und Steuerung
  • Die Maschine ist ohne Fundament und ohne Verschraubung aufstellbar und einsatzbereit
  • CAB 920 als High End Lösung - sowohl in der Bedienbarkeit und Vielseitigkeit als auch in der Genauigkeit
Technische Daten
Daten auf einen Blick    Prismeneinsatz

Rotorabmessungen
Maximales Rotorgewicht  [g]  50
Maximaler Rotordurchmesser   [mm]  30
Lagerzapfenabstand   [mm]  45
Lagerzapfendurchmesser   [mm]  1 - 6

Maschine
Breite  [mm]  602
Tiefe  [mm]  785
Höhe  [mm]  925
Gesamtgewicht    135 kg
Netzanschluss    230 V Wechselstrom, 50 Hz
Bandantrieb    Tangential von oben mit Rundschnurriemen
Antriebsleistung   [W]  100
Automatisches Eindrehen    enthalten
Kleinste erreichbare Restunwucht KER 1)  [gmm/kg]  0,1
Maximalwert CAB 920  [gmm]  0,01

3-farbige Lackierung     RAL 7035 (Lichtgrau), RAL 7024 (Graphitgrau)
Schalldruckpegel (mit C-Schutz)  [LpA [dB(A)]]  < 60
Messgeräte
    CAB 920 mit Touch-screen Bedienung

Optionen
    Schutzabdeckung nach ISO 7475 Klasse C (Schutz gegen wegfliegende Teile)
    Testrotor (6,3 g) mit Testgewichten
    Externe Schnittstellen für Drucker und Netzwerk (CAB 920)
    Laserdrucker zur Protokollierung

1) Kleinste erreichbare Restunwucht je Ebene
