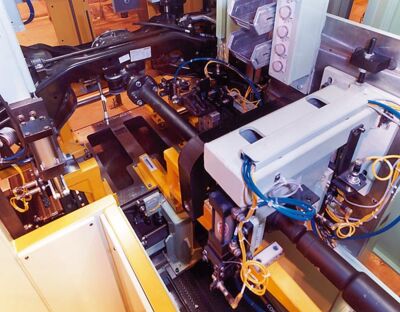

Qualitätsprüfung an Antriebsmodulen (vormontierte Hinterachse mit Antriebswellen) von Personenkraftwagen und leichten Nutzfahrzeugen.
Geeignet für das Messen und Ausgleichen der Unwucht, Verbesserung der NVH-Charakteristik durch vibroakustische Bewertung der Baugruppe sowie die Diagnose von Geräuscheigenschaften an Komponenten (Differential, Gelenkwelle, Lager).
Einsatz in der Serienfertigung, integriert in Montagelinien.
Einstationen-Maschine mit vollautomatischem Funktionsablauf, Be- und Entladen über Palettensystem.
Hauptsächlich bestehend aus schwingungsisoliertem Maschinengestell für die Prüfung in Einbaulage, Mess- und Steuerschrank mit Prüfstandrechner und Antrieb, Verfahreinrichtung für individuelle Typanpassung, Schutzumzäunung.
Daten auf einen Blick | JAC-I/A | |
Messgerät | IPC | |
Unwuchtermittlung | • | |
Unwuchtausgleich, manuell | • | |
Vibro-akustische Diagnose (VAD) | • | |
Betriebssimulation durch | ||
Belastungseinrichtung | • | |
Hinterachsmodul, komplett | ||
Gewicht | [kg] | 50 - 200 |
Dimensionen | [mm] | a.A. |
Maschine | ||
Breite A 1) | [mm] | 4800 |
Tiefe B 1) | [mm] | 3600 |
Höhe C 1) | [mm] | 2600 |
Abtastrate, VAD- 4) | [kHz] | 20 |
Abtriebsbelastung, max. | Nm | 130 |
Prüfdrehzahl | [min -1] | 1500 - 5000 |
Messunsicherheit, ca. 2) | [gmm] | 25 |
Taktzeit, ca. 3) | [s] | 120 |
Luftdruck | [kPa] | 600 |
Leistungsaufnahme | [kVA] | 11 |
Grundmaschine | Bestell-Nr. | R0560100.01 |
Optionen | ||
Testgewichtssetzung, automatisch | Bestell-Nr. | R0560101.01 |
Typerkennung | Bestell-Nr. | R0560102.01 |
1) Angaben unverbindlich, abhängig von der jeweiligen Ausführung | ||
2) nach DIN 1319, 95% Wahrscheinlichkeit, werkstückabhängig | ||
3) abhängig von Unwuchtausgleich und Verkettung | ||
4) abhängig von der gewählten Prüfdrehzahl | ||
a.A. auf Anfrage |
