HL 1 - 6

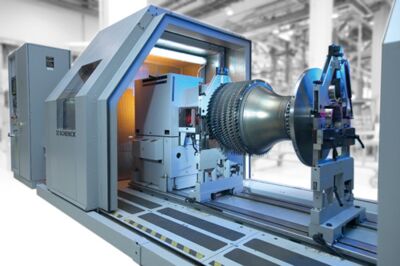

Horizontal-Auswuchtmaschine für die Luftfahrtindustrie

  • Modularer Aufbau für unterschiedliche Einsatzmöglichkeiten und jedes Triebwerk
  • Einfache und sichere Bedienung
  • Umfangreiche Schutz- und Sicherheitseinrichtungen für Bedienpersonal, Maschine und Umgebung
  • Hohe Messgenauigkeit durch digitale Messwertverarbeitung

Anwendungsbereich

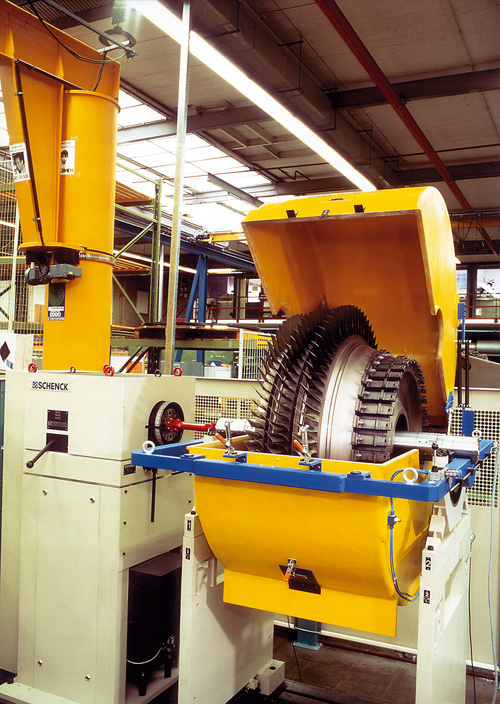

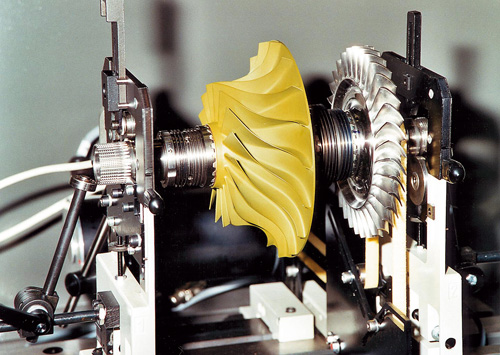

Die Auswuchtmaschinen der Baureihe HL mit Sattellager sind speziell für das Auswuchten von Turbinen und Verdichtern in der Fertigung und Überholwerkstätten der Luftfahrtindustrie ausgelegt.

Der modulare Aufbau erlaubt durch einfachen Austausch von Standardkomponenten eine Anpassung an weitere Auswuchtaufgaben, beispielsweise durch Einlagern von Rotoren mit Wellenzapfen auf Rollenlagern.
Aufbau

Kraftmessende, horizontale Auswuchtmaschine mit permanenter Kalibrierung und manuellem Ablauf.


Die Maschinen entsprechen den SAE-Maschinenklassen nach SAE ARP 4048: Rotorlagerung in Sattellagern, Mikroprozessor-Messgerät und optionale Schutzeinrichtungen (Schutzklasse B oder C) sind genau auf die Auswuchtaufgaben in der Luftfahrtindustrie abgestimmt.

Sie sind mit Gelenkwellen- oder Band- antrieb bzw. mit beiden Antriebsarten ausgerüstet.

Ein großes Zubehörangebot steht für die Erweiterung des Aufgabenbereichs zur Verfügung.
Technische Daten
Daten auf einen Blick    HL 1 BU  HL 2 BU  HL 3 UB  HL 4 UB  HL 5 UB  HL 50 UB  HL 6 U
Messgerät    CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925  CAB 925
Gelenkwellenantrieb        •  •  •  •  •
Bandantrieb    •  •  •  •  •  •
SAE Machine Class 2)  [lb]  30  100    300  1000  3000
Rotor
Gewicht  [kg]  16  1 - 100  1,5 - 200  1,5 - 700  5 - 1400  20 - 2800  50 - 5000
Durchmesser max. 1)  [mm]  360  800  1260  1600  1600  3000  3400
Zapfendurchmesser 6)  [mm]  6 - 70  9 - 140  9 - 140  12 - 200  18 - 280  35 - 305  35 - 305
Sattelbohrung 2)  (Zoll)  4  6  6  10  13  20  20
Satteleinsatz  (Zoll)  -  -  -  10 / 8  -  20 / 13  -
Länge, max.  [mm]  450  1380  1540  2170  2435  3860  4000
Maschine

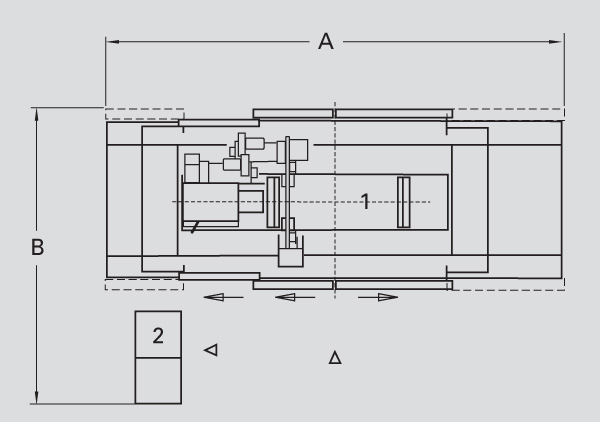

Breite A 5)  [mm]  1500  2500  3500  4500  5000  7000  8000
Tiefe B 5)  [mm]  1000  1500  2000  2500  2500  3000  5500
Höhe C 5)  [mm]  2000  2000  2000  2000  2000  2000  2500
Gelenkwellenantrieb 4)
Auswuchtdrehzahl variabel, max.  [min -1]  -  -  1130  1340  960  960  2180
Antriebsleistung  (kW)  -  -  2.2  7.5  37  55  max. 250
Bandantrieb 4)
Auswuchtdrehzahl variabel, max. 3)  [min -1]  1140  1600  1900  1600  1350  2520  -
Antriebsleistung  (kW)  0.13  2.2  2.2  7.5  22  55  -
Auswuchtgenauigkeit 2)  (µ inch)  10  10  10  10  15  15  15
SAE-Testrotor, Gewicht 7)  [lb]  11  50  50  50  150  500  500
Netzspannung  [V]  230  400 8)  400 8)  400 8)  400 8)  400 8)  400 8)

Grundmaschine  Bestell-Nr.  R0460100.01  R0460200.01  R0460300.01  R0460400.01  R0460500.01  R0460600.01  R0460700.01
Optionen
Tragrollenlagerung  Bestell-Nr.  R0460101.01  R0460201.01  R0460301.01  R0460401.01  R0460501.01  R0460601.01  R0460701.01
Festhaltevorrichtung  Bestell-Nr.  -  -  -  R0460402.01  R0460502.01  R0460602.01  R0460702.01
Schutzhaube, Typ C  Bestell-Nr.  R0460103.01  R0460203.01  R0460303.01  R0460403.01  R0460503.01  -  -
Schutzzaun, Typ B  Bestell-Nr.  -  -  -  -  -  R0460604.01  R0460704.01
SAE Testrotor ARP 4162  Bestell-Nr.  R0460105.01  R0460205.01  R0460305.01  R0460405.01  R0460505.01  R0460605.01  R0460705.01
Protokolliereinrichtung  Bestell-Nr.  R0460106.01  R0460206.01  R0460306.01  R0460406.01  R0460506.01  R0460606.01  R0460706.01

1) Einschränkung im Bereich des Bandantriebs
2) entsprechend SAE ARP 4048
3) bei Auflagedurchmesser 100 mm, ab HL5UB bei 200 mm
4) Verschiedene Antriebsvarianten auf Abfrage
5) Angaben unverbindlich, abhängig von der jeweiligen Ausführung
6 ) mit optionaler Tragrollenlagerung
7) Option
8) Netzkonfiguration: 3 / PE AC 50Hz 400 V +6 / -10%
