Geometrie Messmaschinen GS 1000 - Schenck in der Schweiz

  • Messen von Planlaufeigenschaften axial; radial
  • FFT-Analyse
  • Messen von verschiedenen Durchmessern
  • Vollautomatischer Funktionsablauf
  • Verkettung
  • Integration in vertikale Auswuchtmaschinen
  • Separate Maschinen bei geringen Taktzeiten
  • NC-Steuerung
  • PC-Messrechner

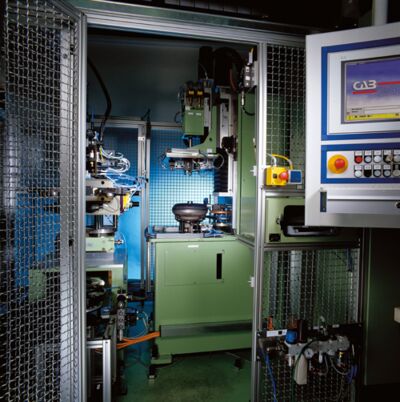

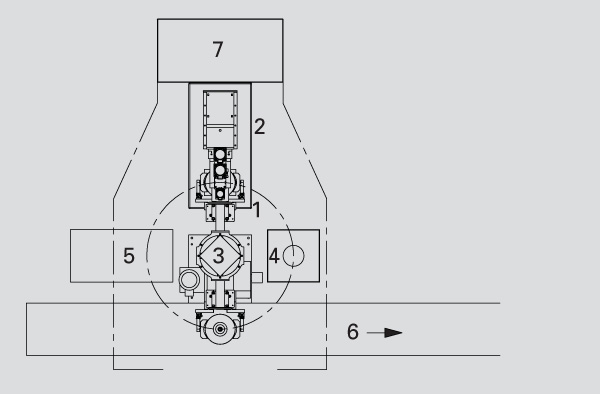

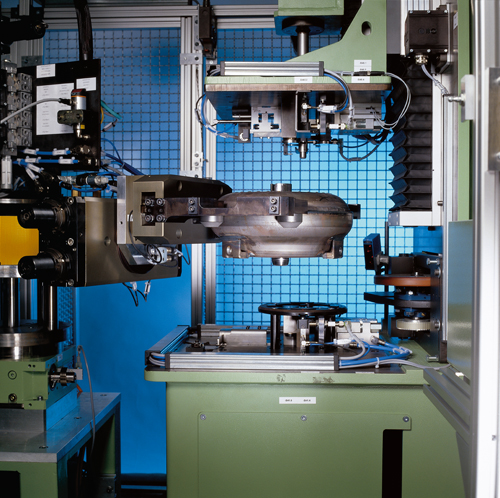

Aufbau

  • Als integrierte Lösung von Vertikal-Auswuchtmaschinen oder als separate Station
  • Vollautomatischer Ablauf mit frei programmierbarer Steuerung mit Fehlerdiagnose
  • Auswertung über PC

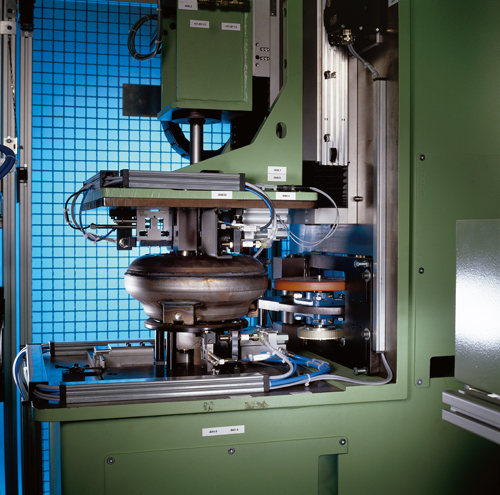

  • Spannen des Werkstückes und Vermessen der geforderten Merkmale
  • Beladen der Maschine manuell oder optional mittels Handhabungsgerät und Fördertechnik
Anwendungsbereich

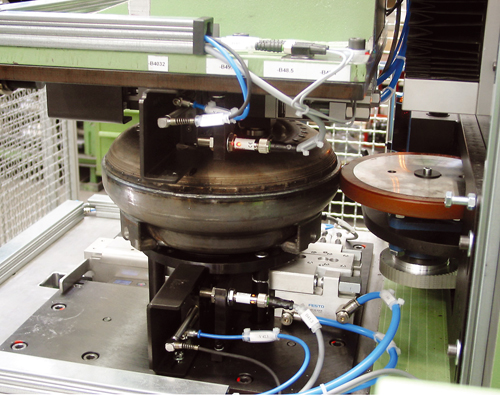

Vermessen von Durchmesser und Planläufe mit FFT-Analyse von Bremsscheiben, Drehmomentwandlern, Riemenscheiben, Wellen, Kupplungsscheiben.

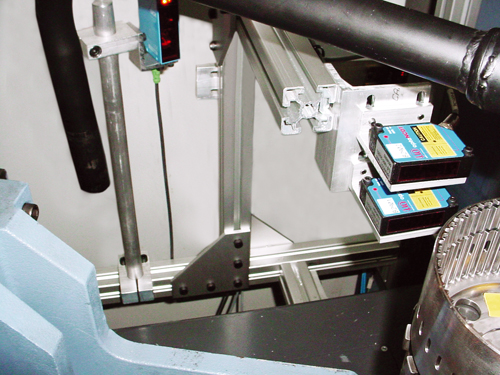

Je nach Applikationen wird die Vermessungseinrichtung mit in die vertikale Ein- oder Mehrstationen-Auswuchtmaschine integriert. Bei kleineren Taktzeiten wird eine separate Maschine konzipiert.

Technische Daten

Messgerät    Integrierte Messyteme in Vertikalmaschinen CAB 950 V  Stationär Typ GS 1000 Drehmomentwandler CAB 950 Diagnose  Stationär Typ GS 1000 Bremsscheibe CAB 950 Diagnose
Integrierte Messung    •
Separates Messystem      •  •
Beschickung, manuell    •  •  •
Beschickung, automatisch    •  •  •
Rotor
Riemenscheiben,
Schwungscheiben    •
Tilger, Lüfter, Turbinen    •
Drehmomentwandler      •
Bremsscheiben        •
Gewicht  [kg]  bis 100 kg  bis 50 kg  bis 50 kg
Durchmesser, max.  [mm]  600  400  400
Höhe, max.  [mm]  200  300  300
Maschine
Breite A  [mm]  2100  2100  2100
Tiefe B  [mm]  3300  3300  3300
Höhe C  [mm]  2600  2600  2600
Planschlag Radial    •  •  •
Planschlag Axial    •  •  •
Durchmesserbestimmung    •  •  •
Welligkeit        •
Rundlauf        •
Rundheit      •
FFT-Analyse        •
Temperaturkoeffizient        •
Axialspiel (Lagerspiel)      •

Grundmaschine  Bestell-Nr.  R1000100.01  R1000200.01  R1000300.01
