ESA, ESF

Statische Auswuchtmaschinen

  • Kein mechanischer Einfluss auf den Rotor beim Messen
  • Ermittlung der Unwucht und des Rotorgewichtes
  • Einfache, günstige Rotor-Aufnahmen
  • Kein Antrieb und keine Schutzvorrichtung erforderlich
  • Kurze Messzeiten
  • Leistungsfähiges Messgerät CAB 920 mit TFT-Monitor auf PC-Basis
  • In 2 Ausführungen lieferbar:

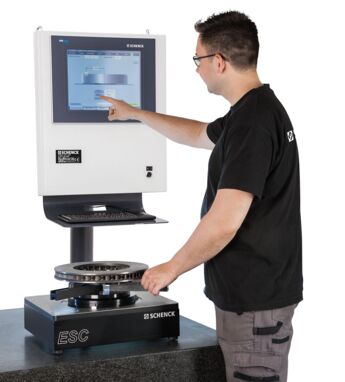

    • Tischversion

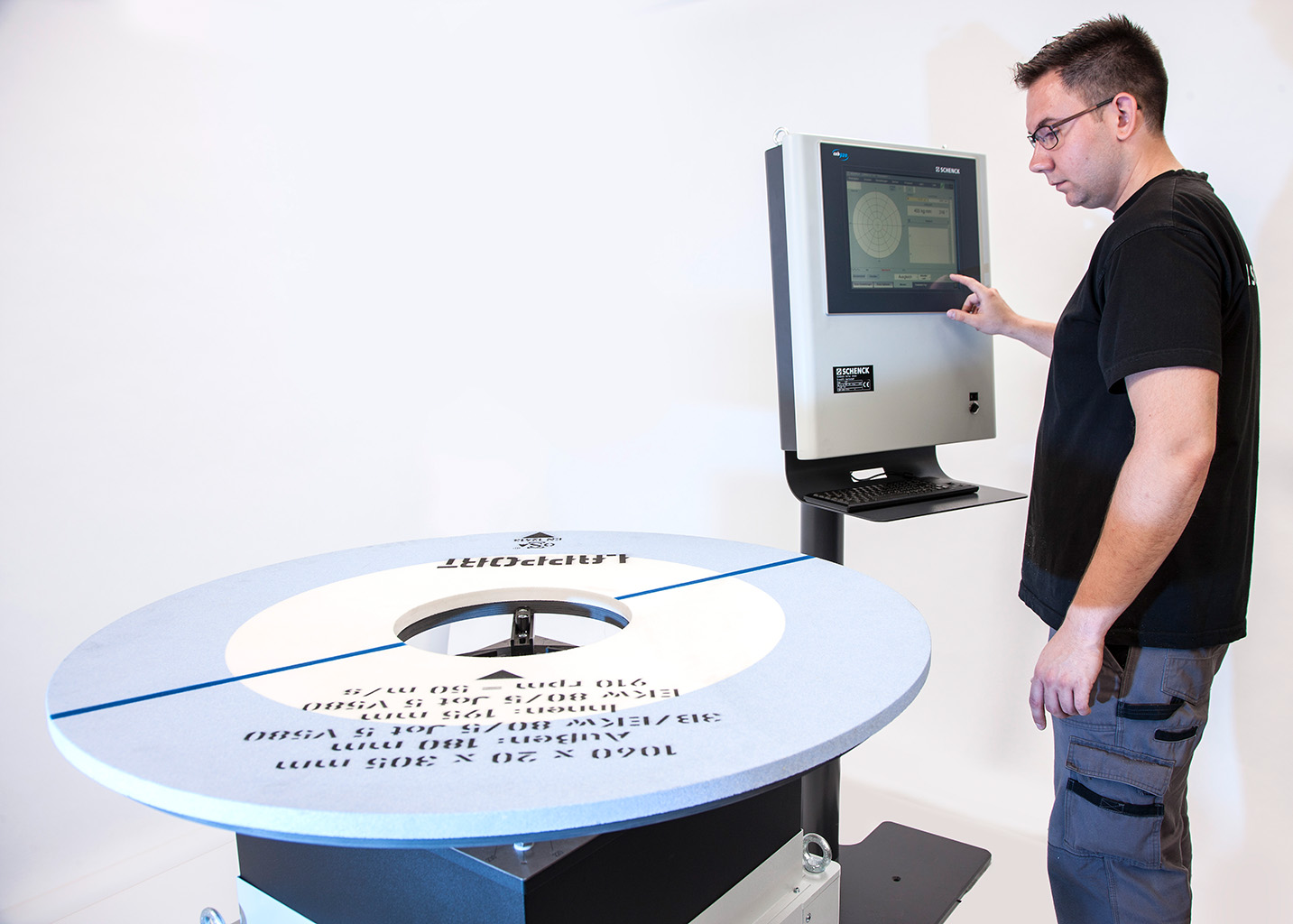

    • Gehäuseversion für große Rotoren

Besonderheiten

Direkte Anzeige bei Erreichen der Toleranzgrenze, Bedienerführung während des Kalibriervorganges, Speicher für Kalibrierdaten für leichtes Umrüsten auf Tastendruck.
Optimale Einsatzmöglichkeit durch kompakte Bauform.

Programm zur Kompensation von Aufnahmefehlern, Testprogramm mit Anzeige eines Bedienungs- oder Systemfehlers, Prozesskontrolle über Zentralcomputer möglich, integrierte Produktdatenbank.
Anwendungsbereich
Messen der statischen Unwucht scheibenförmiger Körper wie z.B. ungebrannte Schleifscheiben, Propeller und Ventilatoren.

Ausgleich durch Materialzugabe direkt auf der Maschine oder durch Materialabnahme auf getrennten Ausgleichseinheiten.

Verwendbar für reine Unwuchtmessung, für Aufgaben mit Unwuchtausgleich in der Produktion, Eingangskontrolle, zum Nachwuchten und zur Gewichtsmessung.
Technische Daten
Technical data at a glance    ESA  ESB  ESC  ESD  ESE  ESF
Load carrying capability of the balancing unit  [kg]  < 1  1 - 3  3 - 6  6 - 20  20 - 60  60 - 200
Diameter 1)  [mm]  250  250  500  1000  1000  1500
Measurable unbalance, max.  [kgmm]  7  10  14  25  100  330
Measuring uncertainty 2)  [gmm]  0,5  3  5  15  40  80
Measuring time  [s]  2 ... 5  2 ... 5  2 ... 5  2 ... 5  2 ... 5  2 ... 5
Power supply    230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz  230 V, 50 Hz

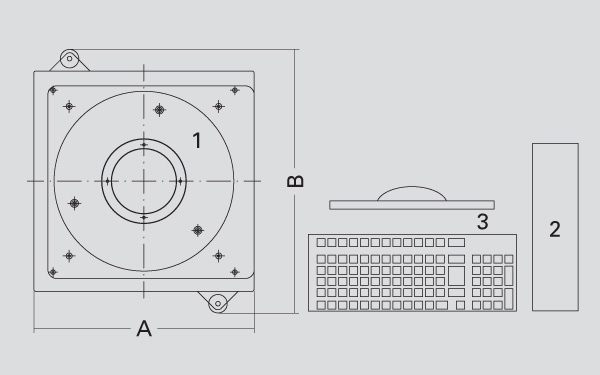

Width A 3)  [mm]  480  480  480  480  480  480
Depth B 3)  [mm]  390  390  390  390  390  390
Height C 3)  [mm]  120  120  120  120  120  120
Typical rotors
Grinding discs    •  •  •  •  •  •
Wheel hubs, brake drums, brake discs      •  •  •
Clutch components, flywheels    •  •  •  •
Ventilators, fans    •  •  •  •  •
Chopper rotors    •  •  •
Railway carriage wheels              •
Vehicle tires          •  •
Complete wheels          •  •  •
Propellers          •  •  •

Basic machine  Order-Nr.  R0050100.02  R0050200.02  R0050300.02  R0050400.02  R0050500.02  R0050600.02

1) Higher diameters available to cater for special requirements, may require lifting table
2) In accordance with DIN 1319 without adaptor errors
3) Data non-binding, depending on respective equipment 44
