EJH

Auswucht- und Diagnosesystem für komplette Gebläse

  • Leistungsmessung
  • Signalanalyse des Motorstromes
  • Vibroakustische Diagnose
  • Automatische Unwuchtmessung
  • Automatischer Unwuchtausgleich
  • Automatischer Prüfablauf

Mögliche Prüfverfahren

  • Signalanalyse des Motorstromes im Zeit- und Frequenzbereich zur Erkennung von Kommutierungsfehlern.
  • VAD-Verfahren (Vibro- Akustische Diagnose) zur objektiven Geräuschprüfung durch Analyse des Körperschallsignals im Zeit- und Frequenzbereich.
  • Messung von Strom, Drehzahl und Drehrichtung.
  • Bestimmung von statischer und dynamischer Unwucht mit automatischem Unwuchtausgleich.

Besonderheiten

  • Ein- oder mehrkanalige objektive Geräuschprüfung mit integrierter Unwuchterkennung, optionale Körperschallprüfung
  • PC-gesteuerter Prüfablauf
  • Softwaremodule zum Messen der Leistungsparameter und VAD-Verfahren sowie zur Messung von statischer und dynamischer Unwucht, große Typdatenspeicher, Bedienerführung, Diagnoseprogramme, Statistik, Prozesskontrolle, externe Schnittstellen
  • Steuerung von bürstenlosen Motoren
  • Ausgleichsverfahren wie Knabbern, Bohren, Auftragen oder Fräsen
Anwendungsbereich
Leistungs- und objektive Geräuschprüfung in der Serienendprüfung von kompletten Gebläsen.

Messung von dynamischer und statischer Unwucht in der Lüfterebene zum optimalen Unwuchtausgleich.

Aufbau

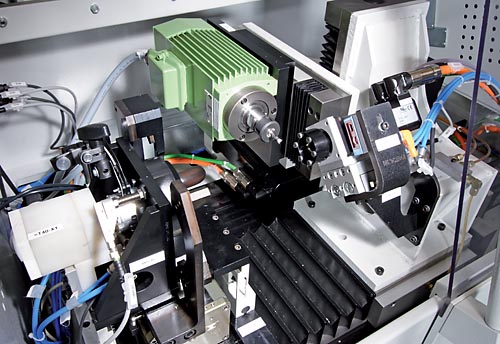

  • Maschinengestell mit Unwuchtmess- und Prüfeinrichtung
  • Schutzeinhausung mit weit öffnender Beschickungstür
  • Integrierter Mess- und Steuerschrank mit Prüfstandrechner und Versorgungseinheit für die Prüflinge

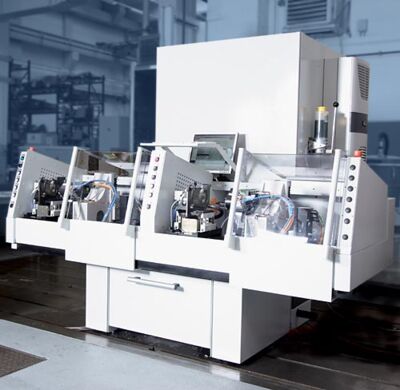

  • Zweistationen-Maschine mit manueller Beladung, automatischem Prüfablauf und automatischen Unwuchtausgleich
Technische Daten
Daten auf einen Blick  EEJH
Messgerät  PC mit Signalprozessor
Prüfling  Komplette Gebläse mit
  eingebauten Motoren
Prüfverfahren  VAD, Signalanalyse,
  Unwucht
Unwuchtausgleich  Automatisch durch
  Fräsen oder andere
  Verfahren
Taktzeit  ca. 30 sec,
  je nach Gebläsetyp,
  je Station
Maschine
Breite A2  1850
Tiefe B2  1850
Höhe C  2040

2) Angaben unverbindlich, da abhängig von der jeweiligen Ausführung
