Baureihe WM

Momentenwaagen für Triebwerksschaufeln

  • Präzise Bestimmung des Momentes von Triebwerksschaufeln
  • Vereinfachtes Auswuchten beschaufelter Rotoren
  • Einachsige Bauform für schmale Schaufeln und zweiachsige Bauform für breite Fanschaufeln
  • Optionale Software zur Optimierung der Schaufelverteilung

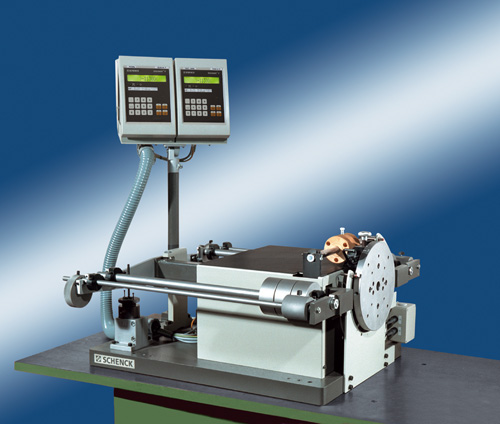

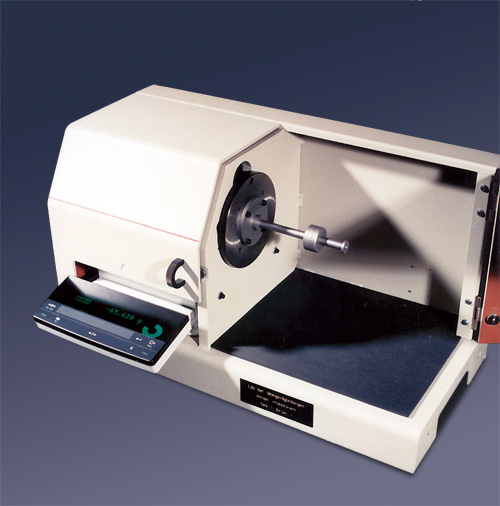

Aufbau

Elektronische Waage auf einer Grundplatte mit Nivelliereinrichtung aufgebaut.

Waagebalken reibungsfrei auf Schneiden gelagert und ölgedämpft, Messsystem mit Wägezelle und Mikroprozessor-Messeinrichtung (Digitalanzeige), daher hohe Wägegenauigkeit und Wiederholbarkeit. Ein Aufnahmeflansch eignet sich für den Anbau von Schaufel-Adaptern.

Einachsige bzw. zweiachsige Bauweise je nach Anwendungsfall und Schaufelform.
Anwendungsbereich

Ermittlung des radialen, axialen und tangentialen Momentes von Triebwerksschaufeln zur Bestimmung ihrer Masse und der Schwerpunktlage.

Einsatz der Waagen im Versuch, in der Inspektion und der Produktionskontrolle.

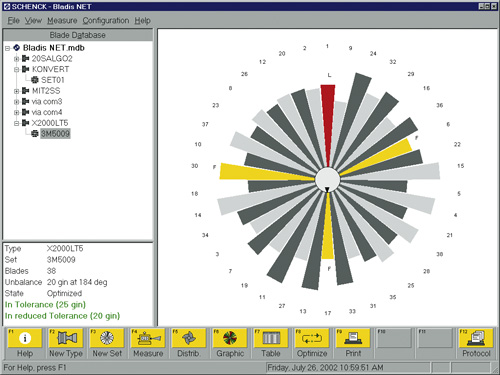

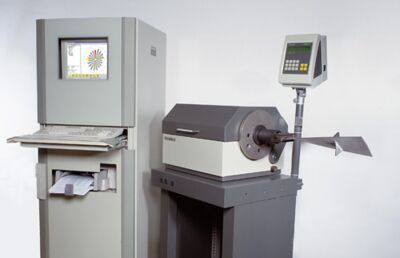

Mittels des optionalen Schaufelverteilungssystem BLADIS Net kann die genaue Position der Schaufel im Zusammenbau bestimmt werden.

Technische Daten
Daten auf einen Blick    WM 02  WM 01  WM 00  WM 0  WM 1  WM 2  WM 0 BA  WM 1 BA  WM 2 BA
Messgerät    Digital  Digital  Digital  Digital  Digital  Digital  Digital  Digital  Digital
Messung, einachsig    •  •  •  •  •  •
Messung, dreiachsig              •  •  •
Triebwerksschaufeln
Gewicht  [kg]  0,1  0,3  1  3  10  30  3  10  20
Moment, radial  [kgm]  0,02  0,1  0,5  2  10  40  2  10  30
Moment, tangential  [kgm]  -  -  -  -  -  -  0,25  1,25  2,5
Moment, axial  [kgm]  -  -  -  -  -  -  0,25  1,25  2,5
Fußradius, min. 1)  [mm]  30  30  80  80  125  275  100  165  200
Maschine

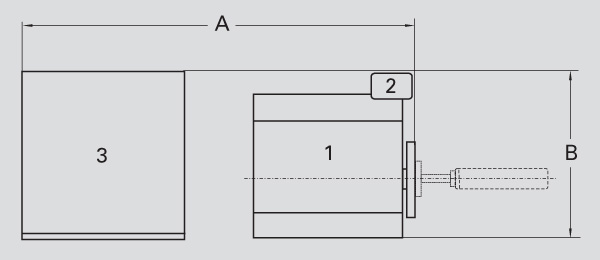

Breite A 3)  [mm]  1000  1000  1200  1200  1500  2000  800  1500  1500
Tiefe B 3)  [mm]  800  800  1000  1000  1200  1500  800  1000  1000
Höhe C 3)  [mm]  300  300  500  500  600  800  600  1000  1000
Flanschradius 1)  (mm)  30  30  80  80  125  275  100  165  200
Empfindlichkeit  (gmm)  0,1  1  10  20  100  1000  20  100  500
Netzspannung  [V]  230  230  230  230  230  230  230  230  230

Grundmaschine  Bestell-Nr.  R0710100.01  R0710200.01  R0710300.01  R0710400.01  R0710500.01  R0710600.01  R0710700.01  R0710800.01  R0710900.01
Optionen
BLADIS Net 2)  Bestell-Nr.  R0710101.01  R0710101.01  R0710101.01  R0710101.01  R0710101.01  R0710101.01  -  -  -
BLADIS 3D 2)  Bestell-Nr.  -  -  -  -  -  -  R0710201.01  R0710201.01  R0710201.01
Drehflansch  Bestell-Nr.  -  -  -  -  -  -  -  R0710802.01  R0710902.01
Prüfkörper  Bestell-Nr.  R0710103.01  R0710203.01  R0710303.01  R0710403.01  R0710503.01  R0710603.01  R0710703.01  R0710803.01  R0710903.01

1) Abstand von Drehachse des beschaufelten Rotors zum Schaufelfuß
2) Schaufelverteilungssystem (Software und Hardware)
3) Angaben unverbindlich, abhängig von der jeweiligen Ausführung
