Baureihe RBRQ200x

Auswuchtmaschine für Gelenkwellen

  • Vollautomatischer Messlauf
  • Simulation der Betriebsbedingungen durch hochtouriges Messen auf vollisotrop abgestützten Lagerständern
  • Automatischer Unwuchtausgleich durch Schweißen

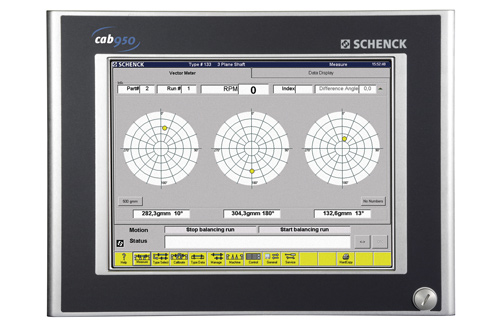

  • Präzisions-Mikroprozessor-Messgerät auf PC-Basis

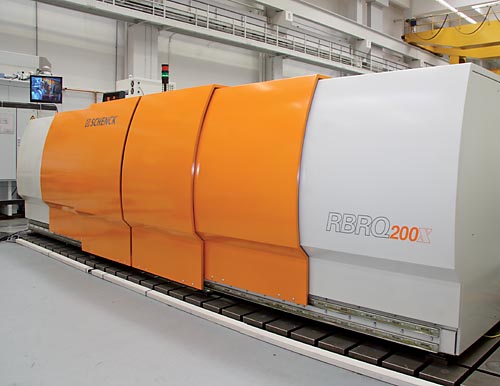

  • Geprüfte Schutzeinhausung als Berst- und Lärmschutz

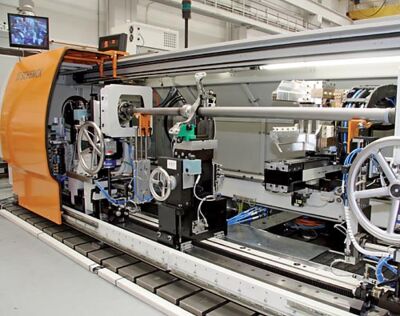

Aufbau

Maschinenaufbau optimal an Wuchtprozessvorgaben angepasst. Anordnung der Maschinenbaugruppen nach ergonomischen Gesichtspunkten.

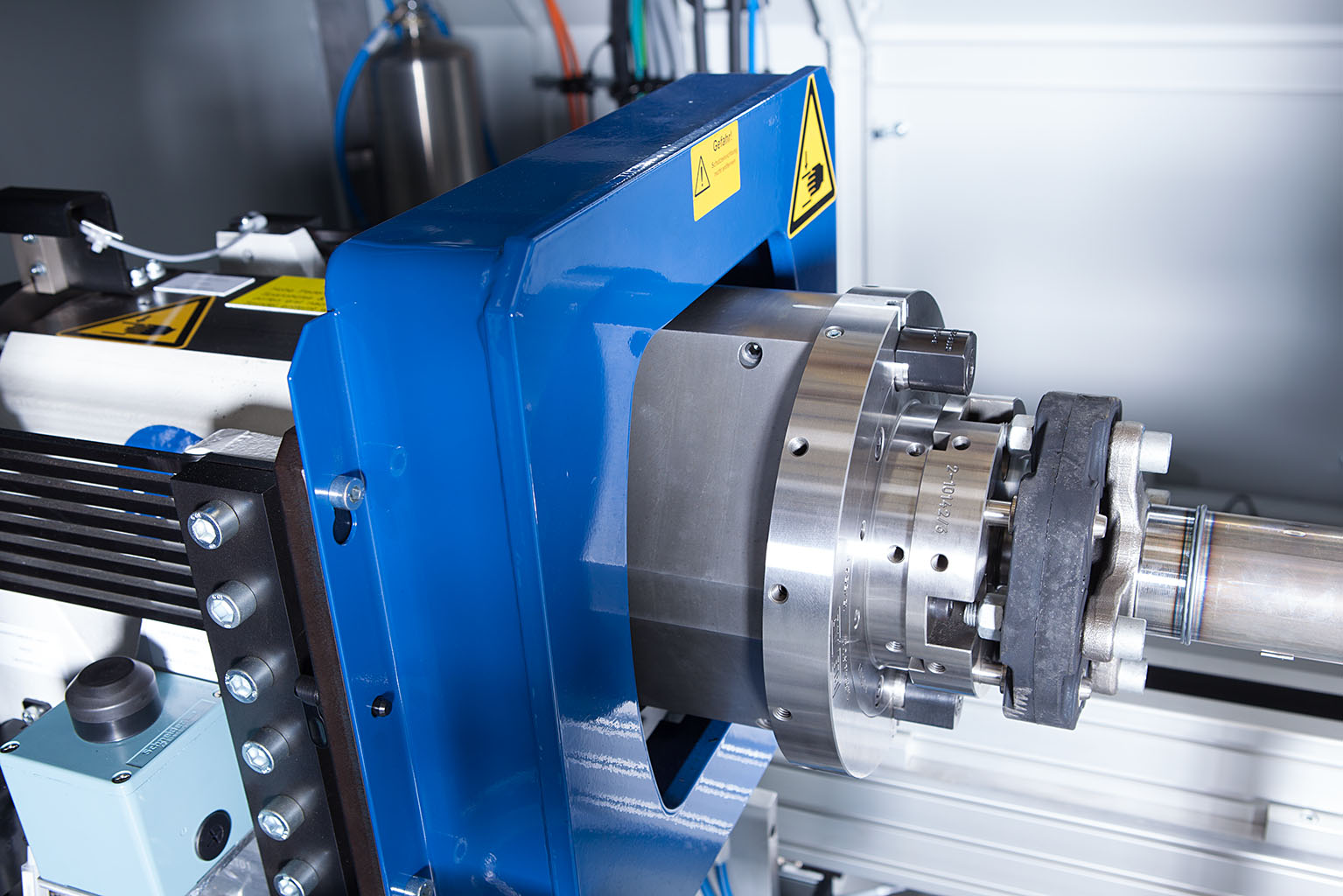

Extra flaches Maschinenbett in Sonderausführung, ausgelegt für hochtouriges Messen bei maximaler Zugänglichkeit. Isotrop abgestützte Lagerständer mit groß dimensionierter Präzisionsspindel. Stufenlos regelbare Servo-Hauptspindelmotoren als Standardausführung.


Anwendungsbereich
Messen und Ausgleichen der Unwucht ein- und mehrteiliger Gelenkwellen von Personenkraftwagen und leichten Nutzfahrzeugen.

Einsatz der Maschinen in der Fertigung und im Versuch des Kraftfahrzeugbaues bzw. in der Zulieferindustrie.

Hochtouriges Messen der Unwucht nahe oder bei der maximalen Betriebsdrehzahl möglich.

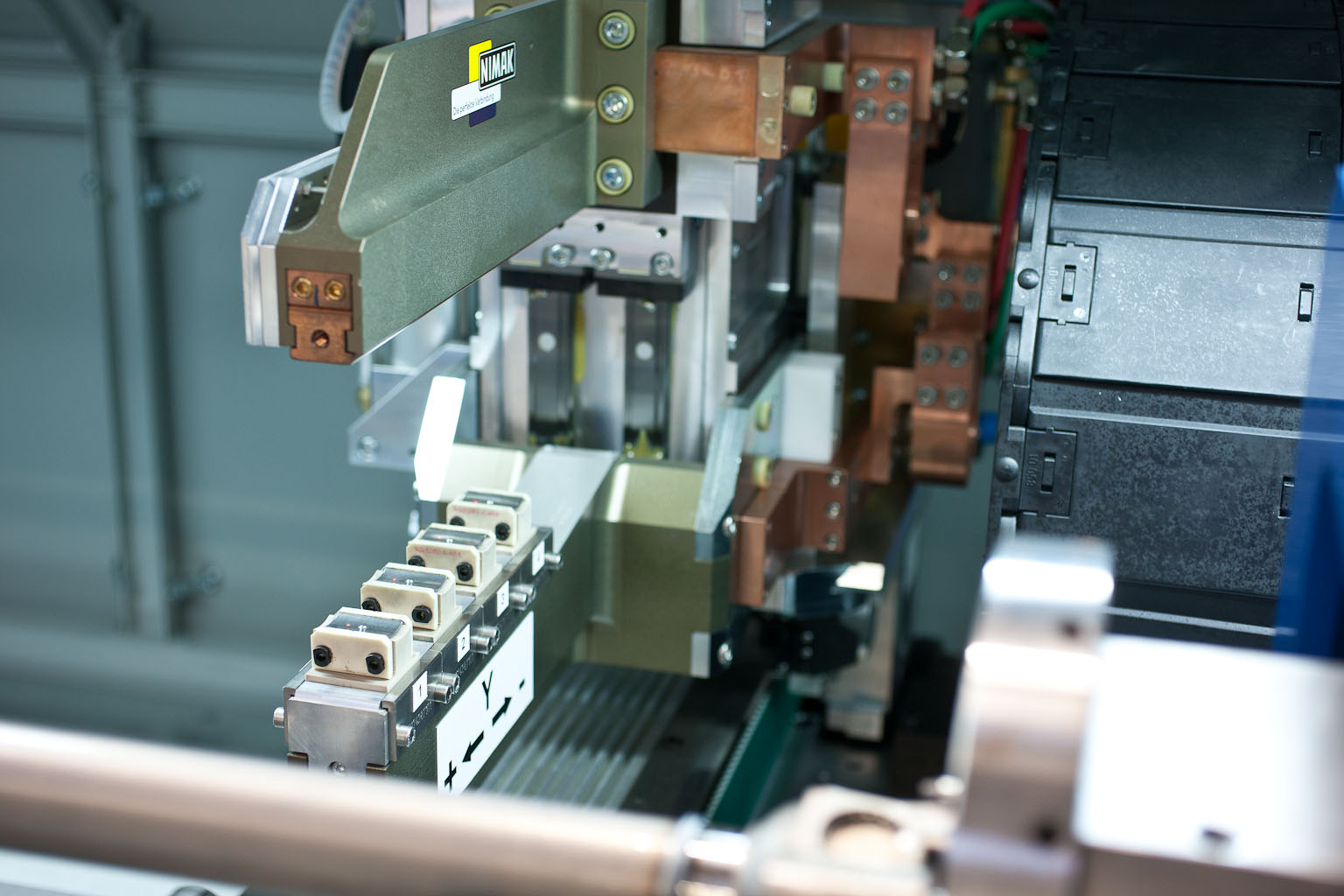

Unwuchtausgleich durch Aufschweißen vorgeformter Blechstreifen mittels Punkt- oder Buckelschweißverfahren in Mittelfrequenztechnik.
Technische Daten
Daten auf einen Blick    Baureihe RBRQ200x
Messgerät    CAB 950
Funktionsablauf, teilautomatisch    •
Schweißeinrichtung, teilautomatisch    •
Kraftspanneinrichtung    •
Gelenkwelle
Flanschdurchmesser, max.  [mm]  225
Rohrdurchmesser  [mm]  40 - 140
Länge  [mm]  400 - 3000 (4000)
Maschine

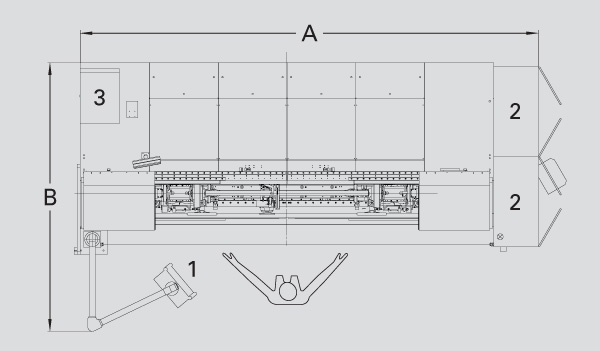

Breite A 4)  [mm]  6100
Tiefe B 4)  [mm]  2600
Höhe C 4)  [mm]  1550
Maschinenbettlänge  [mm]  5000
Spindeldrehzahl, stufenlos 1)  [min -1]  2000 - 6000
Belastbarkeit 2)  [kg]  4 - 40
Messunsicherheit 3)  [gmm]  5 - 10
Taktzeit 5)  [s]  80 - 110
Ausbringung  [St./h]  30 - 40
Luftdruck  [bar]  5,5
Luftbedarf, ca.  [m3/h]  6,5
Leistungsaufnahme  [kVA]  125


1) abh. von Spindelbelastung und Aufnahme (siehe Diagramm X 217)
2) pro Lagerständer, einschl. Aufnahme
3) nach DIN 1319, 95% Wahrscheinlichkeit, mit Meisterwelle und ohne Wiedereinspannfehler
4) Angaben unverbindlich, abhängig von der jeweiligen Ausführung
5) abhängig von Urunwucht und Bedienpersonal
