440 KBTU

Transfer-Auswuchtmaschine für gewickelte Anker

  • Integrierter Überkopf-Rundtransfer
  • Maschinenbasis aus Mineralguss mit guten Dämpfungseigenschaften
  • Automatischer Funktionsablauf gesichert durch Soft-SPS
  • NC-Achsen für alle Bewegungen
  • Verkettung mit Fertigungslinien
  • Leistungsfähiges Messgerät auf Industrie-PC-Basis
  • Fotogestützte Umrüstanleitung
  • Fehlerdiagnose durch Bild und Text
  • Teleservice für Mess- und Steuertechnik

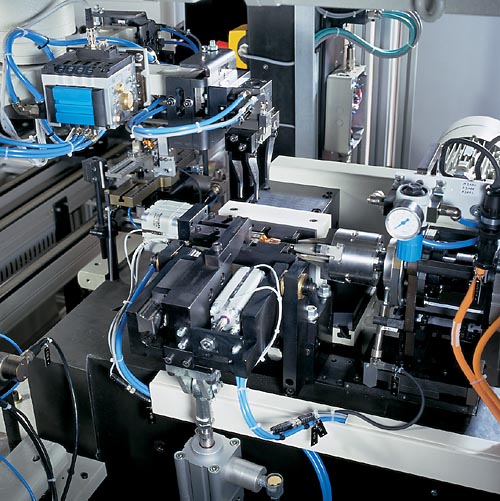

Ausgleichsverfahren

Profilfräsen:Polarer Unwuchtausgleich direkt in der ermittelten Winkellage, geeignet für die meisten Anwendungen.

Polares Schlitzfräsen:Durch axiales Verstellen der mit einem Doppel-Schlitzfräser ausgerüsteten Frässpindel wird die Wirkung der Fräsung in die polare Unwuchtrichtung verschoben.

Schlitzfräsen:Variables Verfahren für Quasipolar- oder Komponentenausgleich. Hohe Flexibilität durch Einsatz von Einzel- oder Mehrfachfräsern sowie durch Anpassung des Komponentenwinkels.
Alle Ausgleichsverfahren sind für schräg und gerade genutete Anker einsetzbar. Neben dem Materialabtrag durch Eintauchen, ist eine zu-sätzliche Vergrößerung des Ausgleichsbetrages mittels gesteuertem Längsvorschub möglich.
Anwendungsbereich
Messen und Ausgleichen von Elektroankern verschiedener Größen. Einsatz der Maschinen in Fertigungslinien für große Stückzahlen. Unwuchtausgleich durch Fräsen in einer oder zwei Ebenen in das Blechpaket (Profil/Schlitzfräsen).

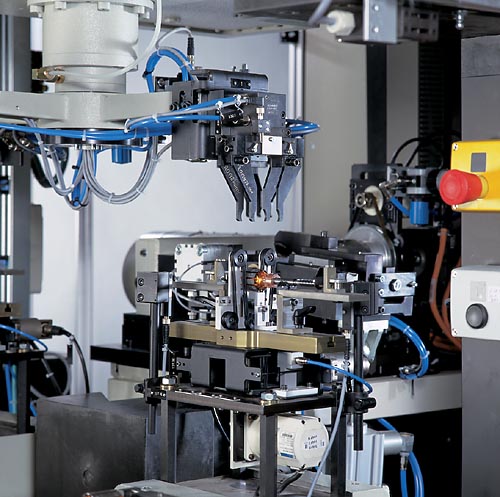

Aufbau

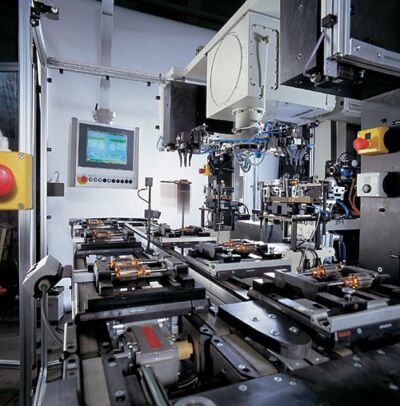

Vierstationen-Maschine mit vollautomatischem Funktionsablauf. Verknüpfung der Stationen und Verkettung der Peripherie durch integrierten Rundtransport.

Werkstücke können auf Transportbändern oder Paletten an die Maschine herangeführt werden.
Technische Daten
Daten auf einen Blick    441 KBTU  442 KBTU   443 KBTU
Messgerät    CAB 850  CAB 850  CAB 850
Polares Profilfräsen    •
Schlitzfräsen in Komponenten      •
Polares Schlitzfräsen        •
Elektroanker
Gewicht  [kg]  0,1 - 2  0,1 - 2  0,1 - 2
Durchmesser  [mm]  24 - 82  24 - 66   24 - 40
Länge  [mm]  69 - 250  90 - 250   90 - 190
Pakethöhe  [mm]  12 - 65  30 - 65   30 - 50
Maschine

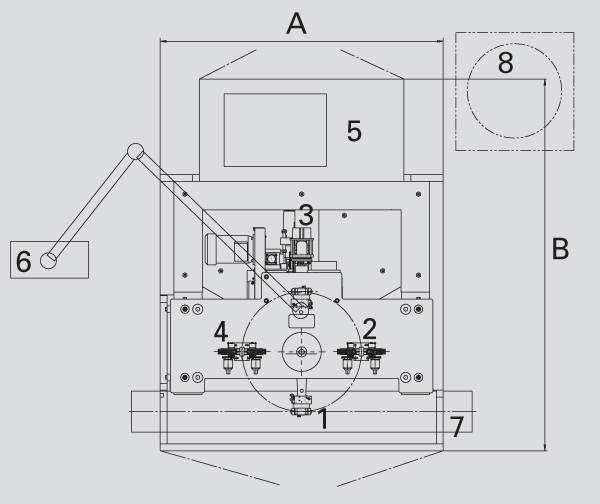

Breite A 2)  [mm]  1720  1720  1720
Tiefe B 2)  [mm]  2700  2700  2700
Höhe C 2)  [mm]  2780  2780  2780
Auswuchtdrehzahl  [min -1]  1500 - 2100  1500 - 2100   1800 - 2100
Messunsicherheit 1)  [gmm]  0,02 - 0,1  0,02 - 0,1  0,02 - 0,1
Toleranz, erreichbar 3)  [gmm]  0,4  0,1   0,2
Taktzeit (Tauchfräsen) / ???  [s]  6  8   6
Taktzeit (Längsfräsen)  [s]  6 - 8  8 - 10  6 - 8
Umrüstzeit  [min]  5 - 15  5 - 15  5 - 15
Luftdruck  [kPa]  450  450  450
Luftbedarf  [m3/h]  2,5  2,5  2,5
Leistungsaufnahme  [kVA]  10  10   12

Grundmaschine  Bestell-Nr.  R0190100.01  R0190200.01  R0190300.01
Optionen
Messgerät CAB 850  Bestell-Nr.  R0190101.01  R0190201.01   R0190301.01
Fräsnuterkennung Messstation  Bestell-Nr.  -  R0190203.01   -
Spanabsauger  Bestell-Nr.  R0190104.01  R0190204.01   R0190304.01
Entladevorrichtung mit AT-Band  Bestell-Nr.  -  -   -
Kompakt-Schwenkgreifer  Bestell-Nr.  R0190107.01  R0190207.01   R0190307.01
Axialspannung in der Frässtation  Bestell-Nr.  -  -   -
Schiebespindel, pneum.  Bestell-Nr.  R0190109.01  R0190209.01   -

1) nach DIN 1319, 95% Wahrscheinlichkeit, werkstückabhängig
2) Angaben unverbindlich, abhängig von der jeweiligen Ausführung
3) rotorabhängig
