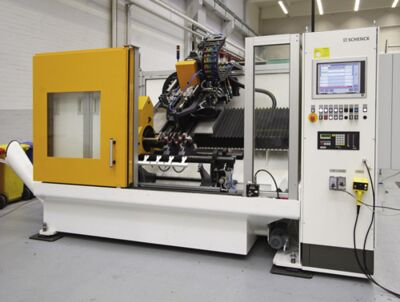

320 SBRK-C, 520 SBRK-C, 720 SBRK-C

Auswuchtmaschine für Kurbelwellen

  • Vollautomatisches Auswuchten von Kurbelwellen
  • Digitale Messdatenverarbeitung und optimierte Ausgleichsberechnung
  • NC-Achsen für den Unwuchtausgleich
  • Hochgeschwindigkeitsbohren mit Minimalmengenschmierung optional: Bohremulsion
  • Verkettung mit Ladeportal möglich

Arbeitsweise

  • Manuelles oder automatisches Laden der Kurbelwellen
  • Schließen der Schutztür und Start des automatischen Ablaufs:
  • Absenken der Kurbelwellen in die Gleitlager, Schließen der Gegenlager, Messlauf, Einbringen der Ausgleichsbohrungen, Kontrolllauf, Öffnen der Gegenlager, Eindrehen in Grundstellung, Ausheben
  • Schutztür öffnen und entladen

Besonderheiten

Messen und Ausgleichen der Unwucht in der gleichen Station, dadurch geringer Handhabungsaufwand.

Der Schwingrahmen mit Mehrfach-Gleitlagern ergibt betriebsähnliche Messbedingungen, geringe Flächenbelastung beim Bohren und schont die Hauptlager.

Das Bohren mit Minimalmengenschmierung verkürzt die Bohrzeiten und verbessert Werkzeuglebensdauer.
Anwendungsbereich
Messen und Ausgleichen der Unwucht fertig bearbeiteter Kurbelwellen von Personenwagen und Nutzfahrzeugen. Einsatz der Maschinen in der Produktion mittlerer und großer Serien. Unwuchtausgleich durch Bohren in die Gegengewichte in ein oder mehreren Ausgleichsschritten.

Aufbau

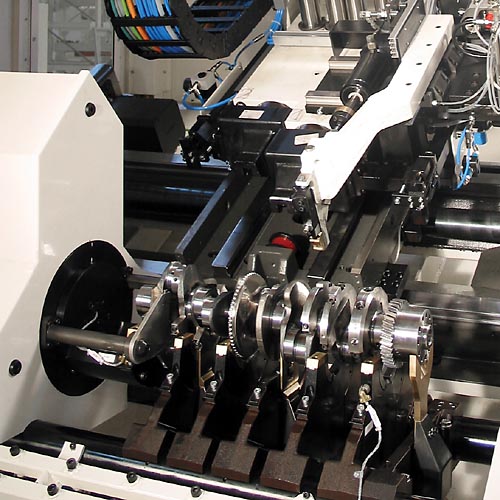

Kompakte Einstationen-Maschine mit stabilem Wuchtrahmen und minimalmengengeschmierte Mehrfachlagerung. Hakenantrieb zum Antreiben der Kurbelwellen am Hublagerzapfen. Schräg nach hinten angeordnetes Bohrportal mit NC-gesteuerter Schlitten-Bohreinheit.

Eindrehen der Kurbelwelle, Verfahren der Bohreinheit und Steuerung der Bohrtiefe über Mikroprozessor-Messgerät.
Technische Daten
Daten auf einen Blick    320 SBRK  520 SBRK  520 SBRK-2  720 SBRK

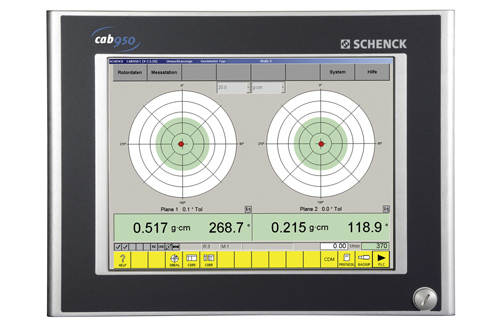

Messgerät    CAB 950  CAB 950  CAB 950  CAB 950
PKW-Kurbelwellen    •
LLKW-Kurbelwellen    •  •  •
LKW-Kurbelwellen      •  •  •
Unsymmetrische Kurbelwellen    •  •  •  •
Gleitlagerung und Hakenantrieb    •  •  •  •
NC-gesteuertes Bohrwerk    •  •  •  •
Minimalmengenschmierung    •  •  •  •
Späneschnecke    •  •  •  •
Kurbelwelle
Gewicht, max. 1)  [kg]  8-40  30-100  30-160  80 - 350
Gesamtlänge  [mm]  350-790  500-1000  500-1400  800 - 2500
Lagerabstand max.  [mm]  240-660  350-750  350-1100
Ausgleichsebenenabstand  [mm]  200-600  300-700  300-1050  800 - 2250
Hauptlagerdurchmesser  [mm]  40-80  65-125  65-125  80 - 160
Außendurchmesser  [mm]  120-200  160-310  160-310  80 - 400
Hublagerdurchmesser  [mm]  30-60  50-90  50-90
Hub  [mm]  55-95  100-160  100-160
Maschine

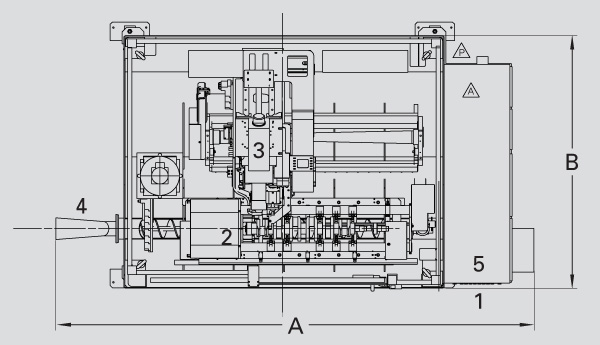

Breite A 4)  [mm]  3750  3750  3750  4950
Tiefe B 4)  [mm]  2200  2200  2200  2200
Höhe C 4)  [mm]  2300  2300  2300  2300
Auswuchtdrehzahl  [min -1]  400  265  265  300
Messunsicherheit 2)  [gmm]  20 - 30  30 - 80  30 - 80  20 - 30
Taktzeit 3)  [s]  90 - 300  90 - 300  90 - 300  90 - 300
Luftdruck  [kPa]  600  600  600  600
Leistungsaufnahme  [kVA]  10  10  10

Grundmaschine  Bestell-Nr.  R0280200.01  R0280300.01  R0280400.01  R0280100.01
Optionen
2-Spindel Bohreinheit  Bestell-Nr.  R0280206.01  R0280306.01  R0280406.01  R0280106.01
Aushebevorrichtung 5)  Bestell-Nr.  R0280203.01  R0280303.01  R0280403.01  R0280103.01
Bohrerverschleiss-
überwachung  Bestell-Nr.  R0280205.01  R0280305.01  R0280405.01  R0280105.01
Hochdruck-Innenkühlung
16 bar  Bestell-Nr.  R0280201.01  R0280301.01  R0280401.01  R0280101.01
Kühlmittelaufbereitung,
Feinheit 30 µm  Bestell-Nr.  R0280202.01  R0280302.01  R0280402.01  R0280102.01

1) ohne Meisterringe, bei manueller Beladung max.15 kg
2) nach DIN 1319, 95% Wahrscheinlichkeit, werkstückabhängig (ohne Abkoppeln oder Entladen)
3) minimal erreichbare Zeiten, abh. von der Kurbelwellenausführung
4) zuzüglich Schaltschrank, Späneförderer und optionaler Kühlmittelaufbereitung, Angaben unverbindlich, abhängig von der jeweiligen Ausführung
5) für Beladung mittels Hebezeug
