110 SBFR, 130 SBFR

Füllmaschine

  • Füllglocke ohne Dichtring
  • Erweiterter Arbeitsbereich (bis zu 6-Zoll) bei Teleskop-Ausführung
  • Anwendbar auf jede Felgenausführung, auch Leichtmetallfelgen mit randlosem Speichendesign
  • Keine Beanspruchung der Felge
  • Automatischer Funktionsablauf und Mixbetrieb
  • Verkettung mit Fertigungslinien

Arbeitsweise

  • Automatisches Einfördern der montierten Räder vom Zuführband in die Füllstation mit einem Doppel-Gurtförderer
  • Automatischer Ablauf: Absenken des Transportes und Ablegen des Rades auf dem Auflagetisch
  • Zentrieren von Scheibenrad und Reifen, Anheben des Rades und Ablegen auf dem Auflagetisch

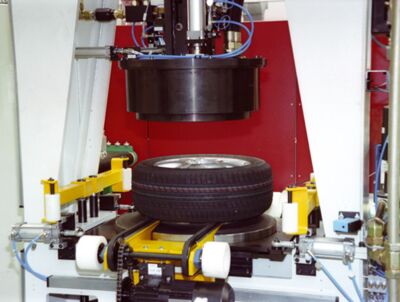

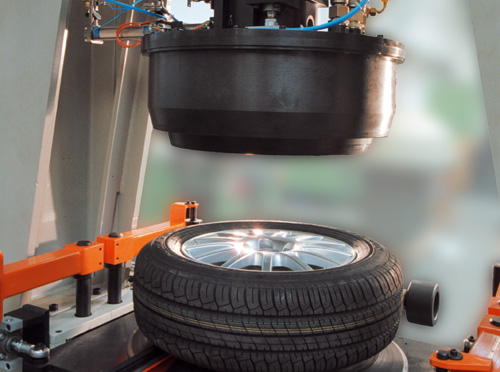

  • Absenken der Füllglocke auf den Reifen und Befüllen auf den gewünschten Fülldruck
  • Anheben der Füllglocke
  • Automatisches Ausfördern der gefüllten Räder in Richtung Auswuchtmaschine
Anwendungsbereich

Füllen von schlauchlosen PKW-Reifen in Normal-, Niederquerschnitt- oder Super-Niederquerschnitt-Bauweise. Geeignet für Reifen, montiert auf Stahl- oder Leichtmetall-Felgen unterschiedlicher Dimensionen.

Einsatz der Maschine in der Serienfertigung.

Einfache Integration in bestehende oder neu zu erstellende Anlagen, im Regelfall Verkettung der Maschine mit einer davor angeordneten Reifen-Montageanlage, einer nachfolgenden Reifen-Wulstsitz-Stabilisierungsmaschine und einer Räder-Auswuchtmaschine.

Aufbau

Einstationen-Maschine mit vollautomatischem Funktionsablauf, Be- und Entladen der Anlage vollautomatisch durch integriertes Transportsystem.

Auf geschweißtem Ständer aufgebauter Doppel-Gurtförderer mit Hubfunktion, Scheibenradauflagetisch mit Flachdichtungen, Zentrierungen, Füllglocke und hydropneumatische Senk- und Verriegelungseinrichtung.

Technische Daten
Daten auf einen Blick    110 SBFR  130 SBFR
Funktionsablauf, vollautomatisch    •  •
Komplettrad
Gewicht, max.  [kg]  50  50
Gesamtbreite  [mm]  120 - 350  120 - 350
Außendurchmesser, Reifen-  [mm]  560 - 900  560 - 900
Durchmesser, Standardrad-  [Zoll]  13-15 / 14-16 / 15-17  13-18 / 14-19 / 15-20
Durchmesser, Notrad-  [Zoll]  a. A.  a. A.
Maulweite  [Zoll]  3,5 - 12,0  3,5 - 12,0
Maschine

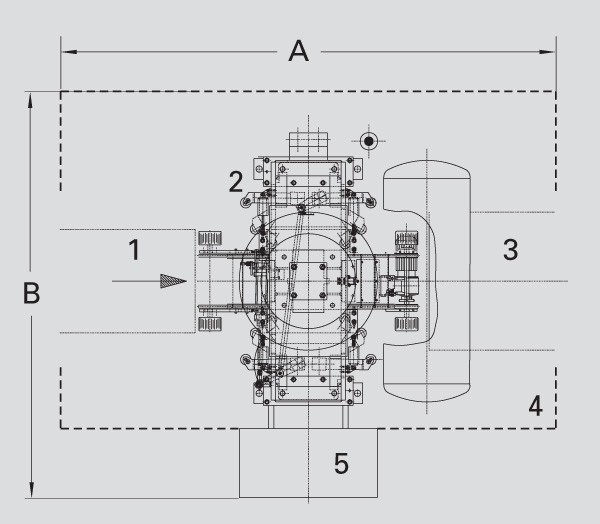

Breite A 2)  [mm]  1300  1300
Tiefe B 2)  [mm]  1955  1955
Höhe C 2)  [mm]  3100  3100
Fülltoleranz 1)  [kPa]  10 - 50  10 - 50
Taktzeit, max.  [s]  09-Nov
Ausbringung  [St./h]  510  450 / 325
Luftdruck 5)  [kPa]  600 - 1000  600 - 1000
Luftbedarf  [m3/h]  400  300 - 400
Versorgungsspannung 3)  [V]  400  400
Leistungsaufnahme  [kVA]  10  10

Grundmaschine  Bestell-Nr.  R0600100.01  R0600400.01
Optionen
Barcodeleser 4)  Bestell-Nr.  R0600101.01  R0600401.01
Schallschutz  Bestell-Nr.  R0600102.01  R0600402.01
Einlauftransportband   Bestell-Nr.  R0600103.01  R0600403.01
Zwischentransportband  Bestell-Nr.  R0600104.01  R0600404.01

1) abhängig von der Reifenbauform
2) Angaben unverbindlich, abhängig von der jeweiligen Ausführung
3) Netzkonfiguration: 3 / PEN AC 50Hz 400 V +6 / -10%
4) Übergabe Reifen- und Raddaten an die Anlage
5) Abhängig vom geforderten Fülldruck
