Cardano

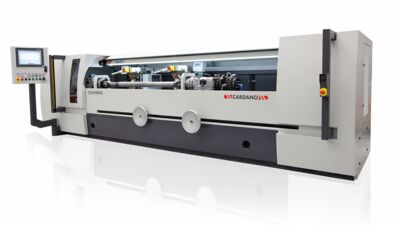

Auswuchtmaschine für Gelenkwellen bis 150 kg

  • Kompakte Bauweise
  • Geringer Platzbedarf
  • Ergonomisches Bedienkonzept
  • Hohe Produktivität durch kurze Umrüstzeiten
  • Höchste Messgenauigkeit
  • Modernste Schweißtechnik
  • Schnelle und unkomplizierte Inbetriebnahme

Aufbau

  • Maschinenbett mit integrierten Schaltschränken und Schutzumhausung
  • Lagerständer links feststehend mit integriertem Wuchtantrieb
  • Lagerständer rechts manuell verfahrbar

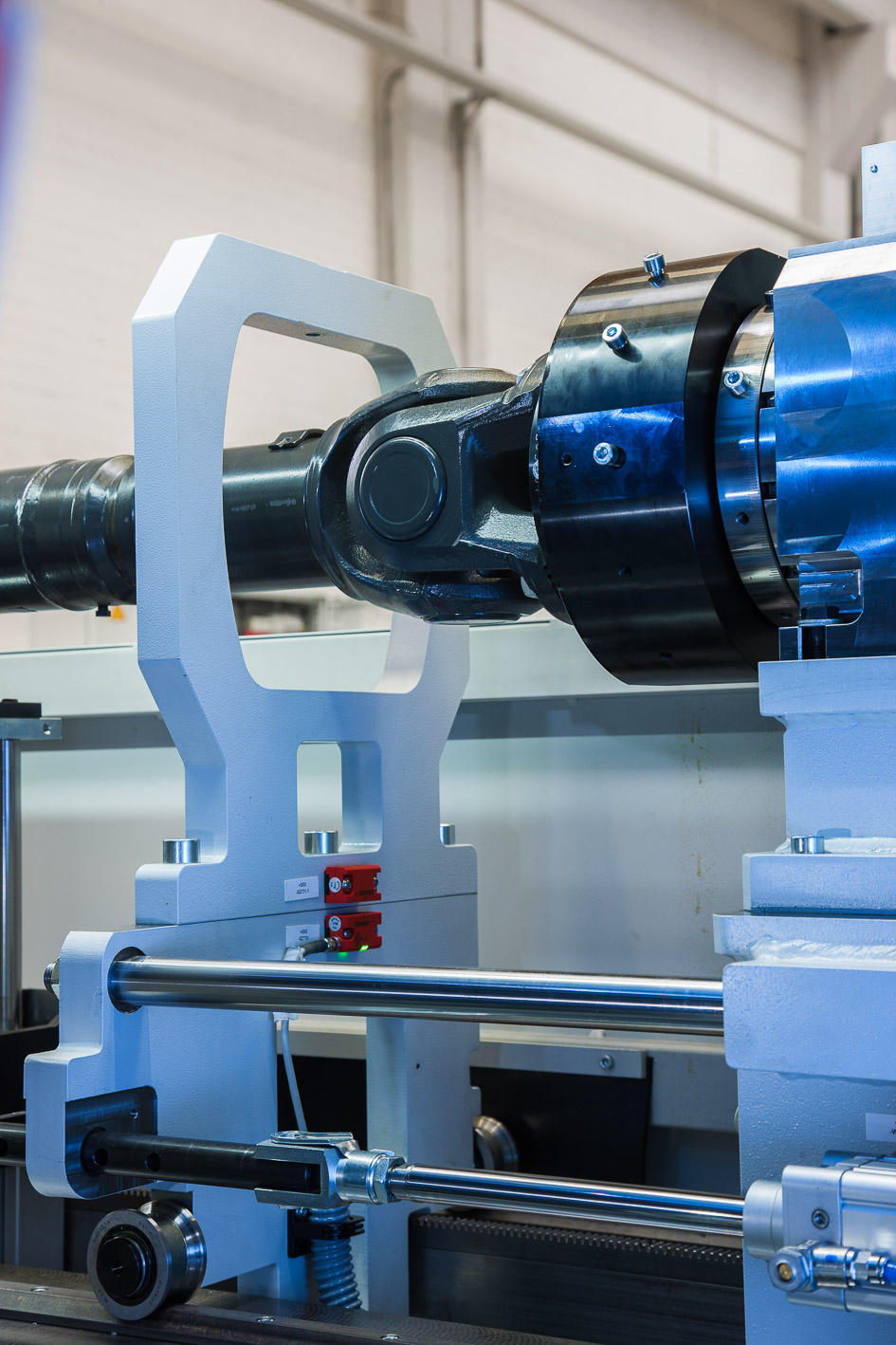

  • Optionaler Mittenlagerständer für zweiteilige Gelenkwellen
  • Sicherheitsfangvorrichtungen und Vorablagen für Gelenkwellen

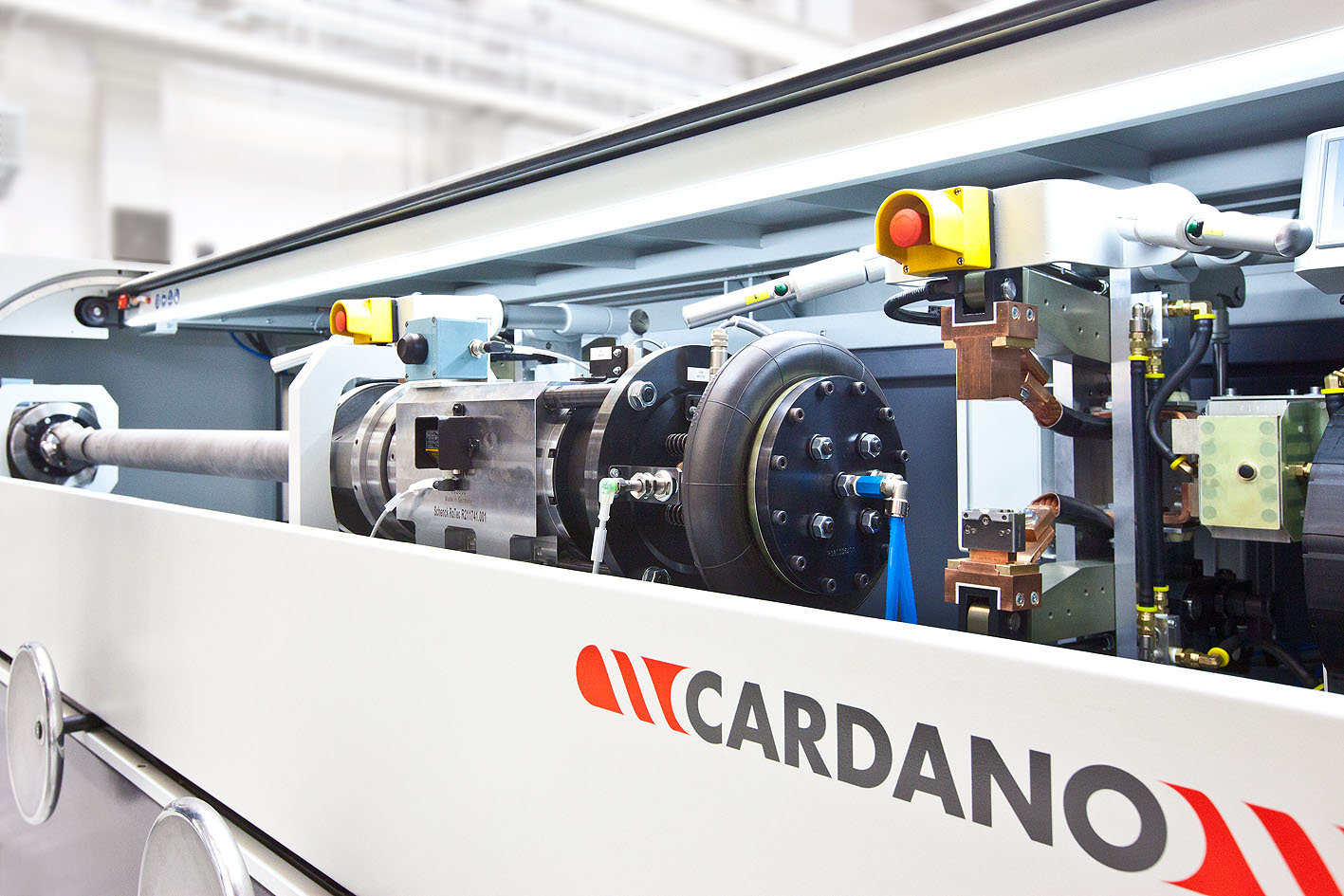

  • Manuell verfahrbare, positionsüberwachte Schweißzangen
  • Mess- und Steuergerät CAB950 mit intuitivem Bedienkonzept
Anwendungsbereich
Die Cardano wurde eigens für das Auswuchten von Nutzfahrzeuggelenkwellen konzipiert. Hierbei wurde vor allem der in diesem Bereich üblichen großen Variantenvielfalt bei kleinen Losgrößen Rechnung getragen.

Die Cardano ist für das Auswuchten einteiliger und zweiteiliger Gelenkwellen geeignet. Die Umrüstung auf unterschiedliche Gelenkwellentypen ist durch einfache Handhabung in kürzester Zeit durchführbar.

Der manuelle Unwuchtausgleich erfolgt über ergonomische, pneumatisch unterstützte Schweißzangen.


Besonderheiten

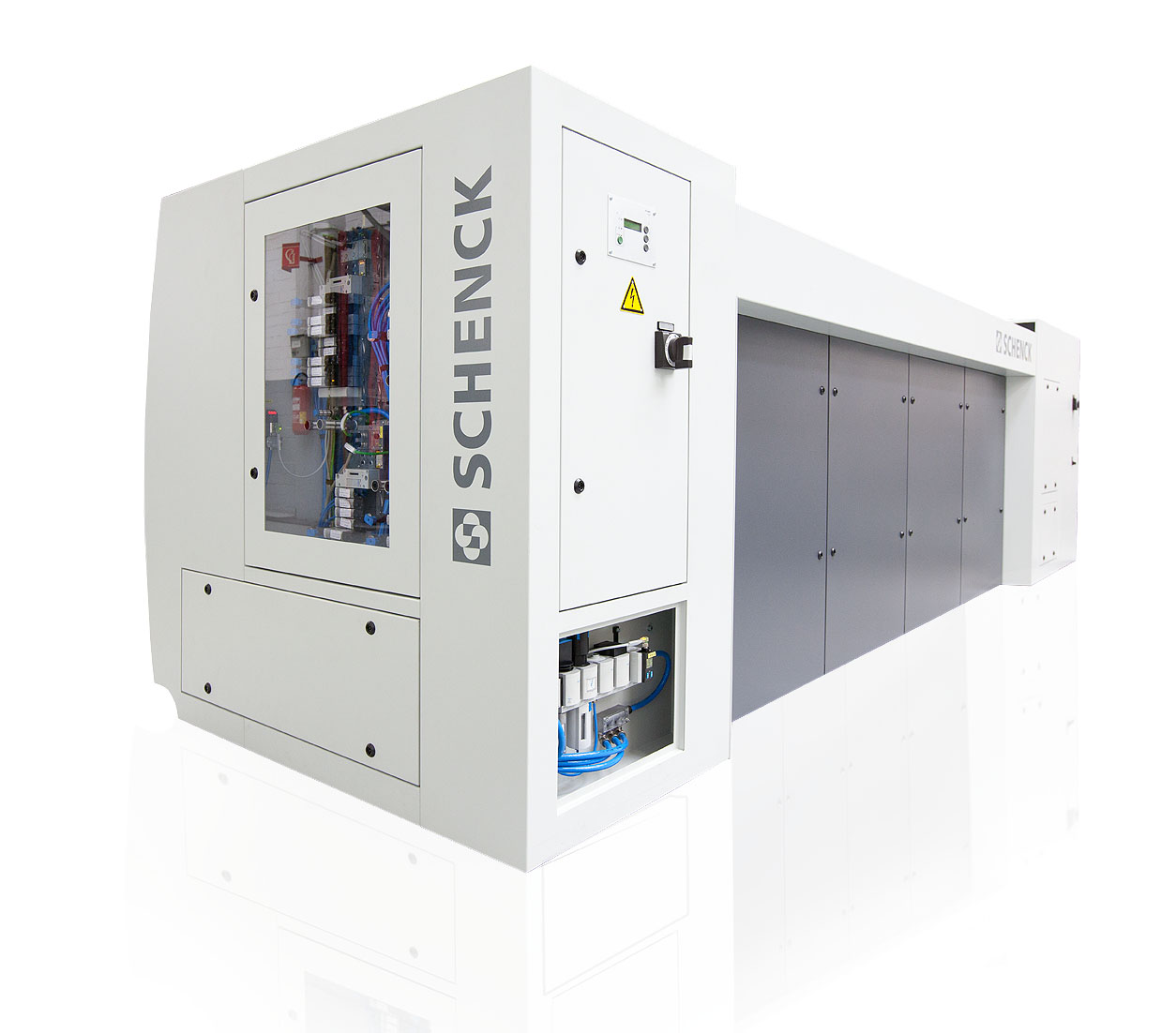

Äußerst kompakte Monoblock-Bauweise mit integrierter Steuerungs- und Antriebstechnik


Funktionelle, ergonomische Gestaltung der Maschine


Pneumatisch betätigte Päzisionsspannmittel für exzellente Messgenauigkeit


Automatischer Wuchtmesslauf über großen Drehzahlbereich


Gelenkwellenspezifische Vorgabe und Überwachung der Unwuchtausgleichsbereiche für konstant hohe Ausgleichsgüte


Modernste Mess- und Steuerungstechnik für einfache Handhabung komplexer Arbeitsabläufe sowie für präzise Ausgleichsberechnung


Komfortables Be- und Entladen von Gelenkwellen aufgrund sehr geringer Einlagerungstiefe sowie integrierter Vorablagen


Einhaltung höchster Sicherheitsstandards wie z.B. Auslegung gemäß DIN ISO 21940-23, integrierte Fangvorrichtungen und Schwingungsüberwachung, Schutz des Bedieners durch Lichtgitter



Technische Daten
Daten auf einen Blick    Cardano

ROTORABMESSUNGEN
Rotorgewicht  [kg]  15 bis 150
Rohrdurchmesser  [mm]  55 bis 170
Rotorlänge max.  [mm]  3000

MASCHINE

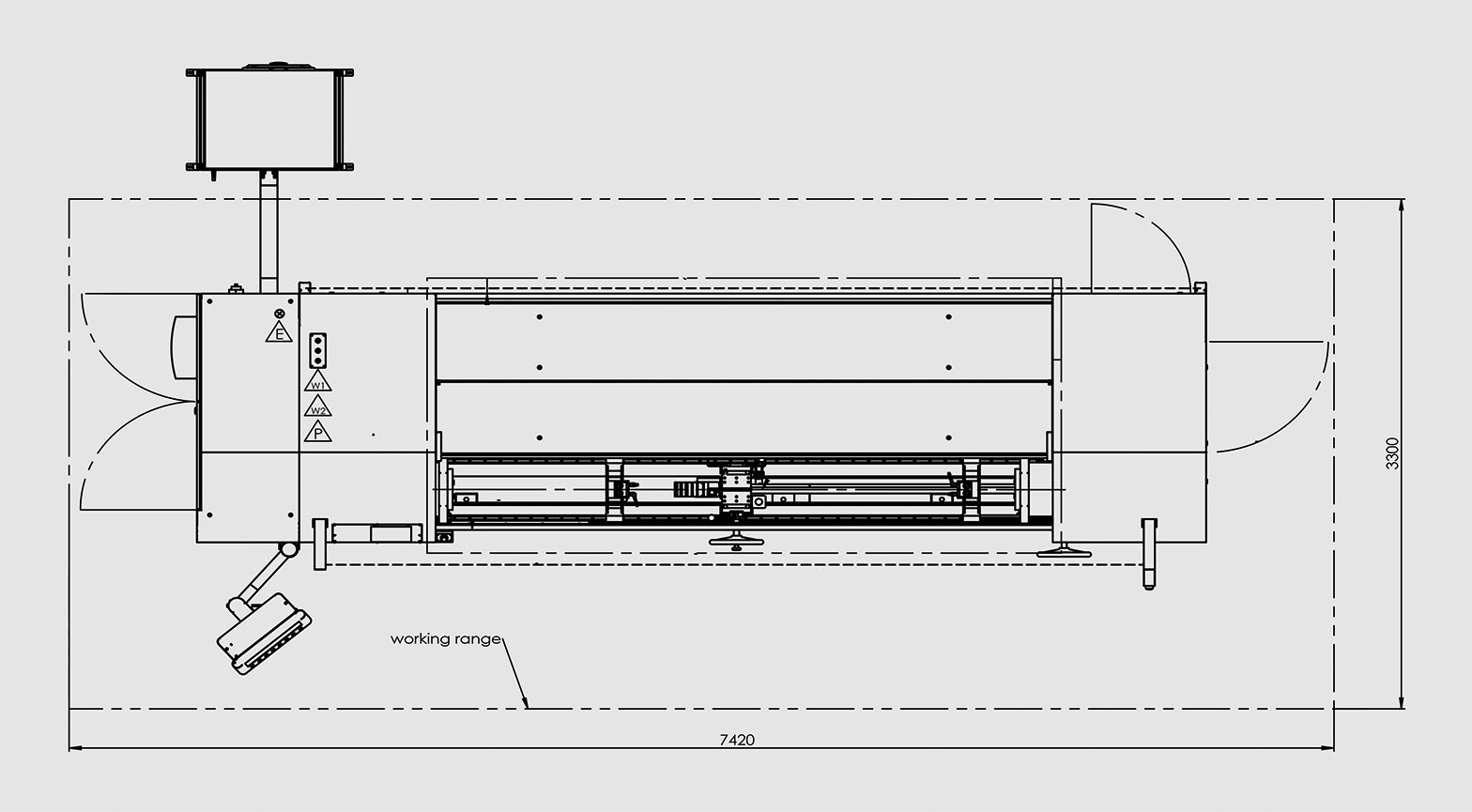

Breite, Tiefe, Höhe  [mm]  5900, 1750, 1600
Netzanschluss    400V / 3Ph / 50 / 60 Hz
Auswuchtdrehzahl, stufenlos einstellbar  [U/min]  1200 - 4000
Schweißtechnik  [mm]  Mittelfrequenz, Sekundärstrom max. 20 kA
Antriebstyp    Servoantrieb
Lackierung  [mm]  RAL 7035 (lichtgrau), RAL 7024 (graphitgrau)

MESSEGERÄTE

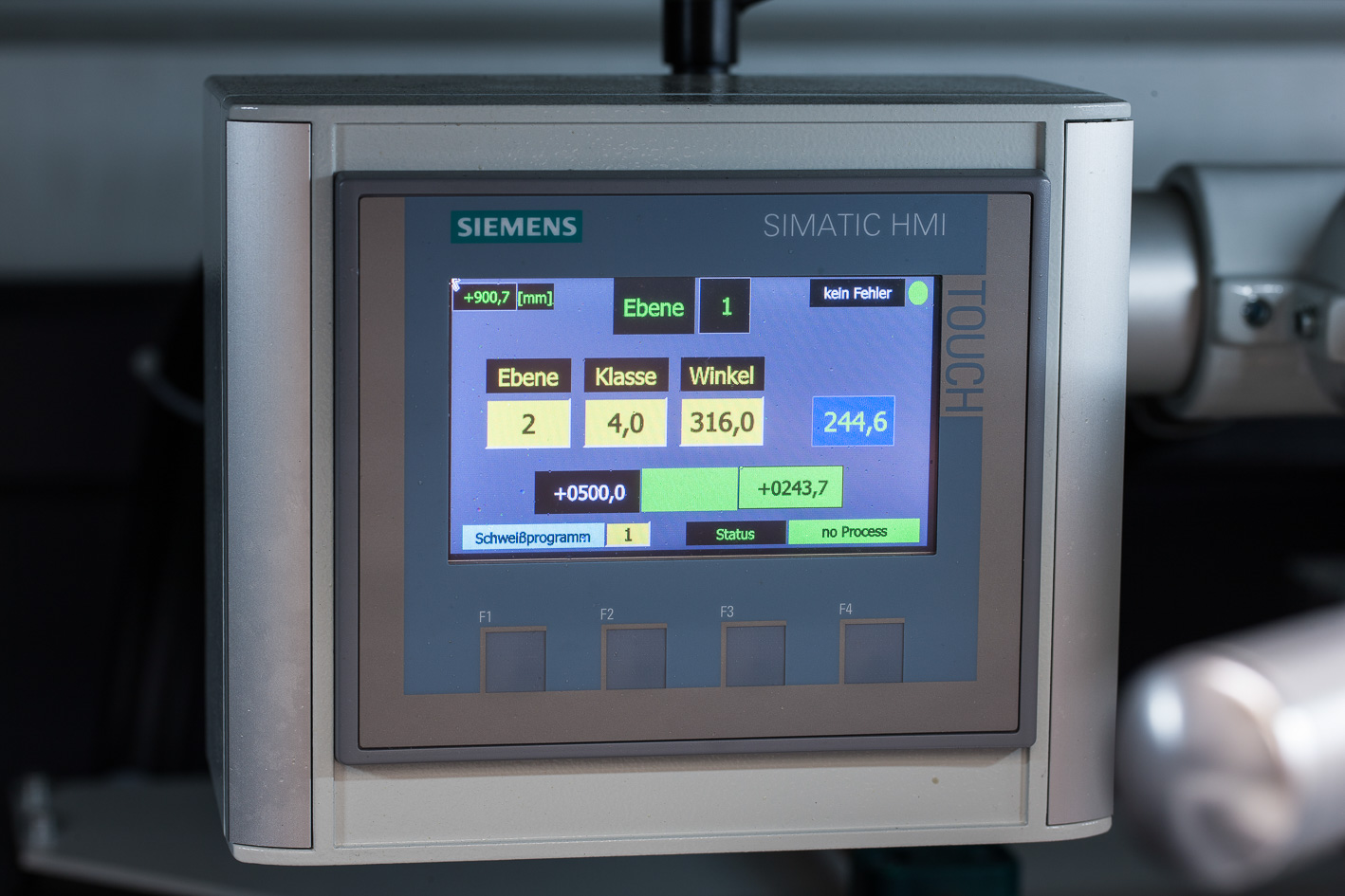

CAB 950 mit Touchscreen Bedienung

OPTIONEN
Umfangreiches Spannmittelprogramm
Prüfnormal mit Testgewichten
Mittenlagerständer
Zweite Mittelfrequenz-Schweißzange
Netzanschluss 480 VAC / 24 VDC
Automatische Umschlagkontrolle
Erweiterung der Einspanneinrichtung für luftbetätigte Spannwerkzeuge
Router für Ferndiagnose
